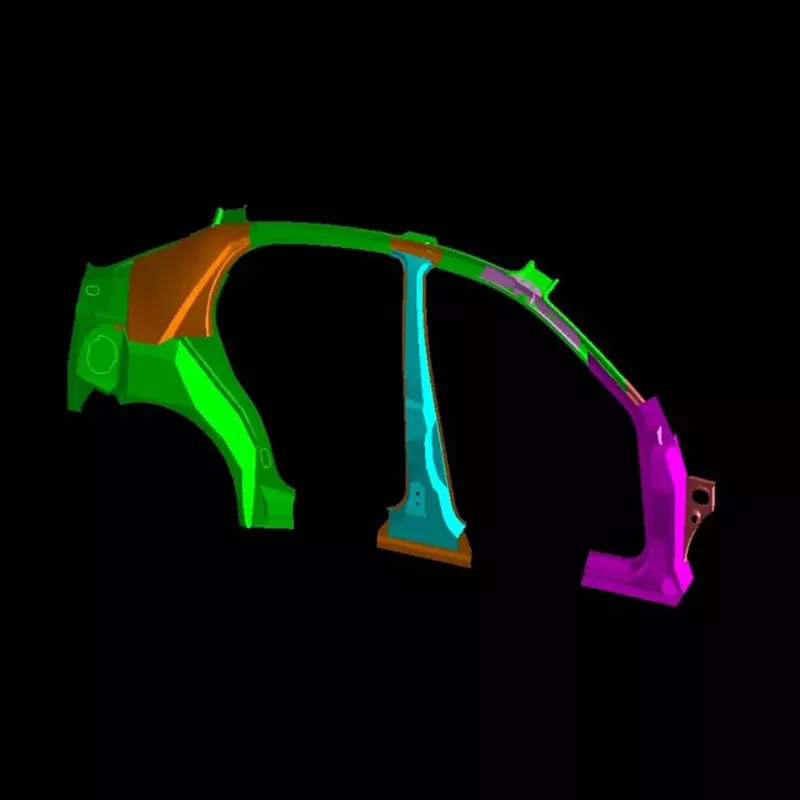

แม่พิมพ์ปั๊มชิ้นส่วนภายในแผงด้านข้างยานยนต์

SIKAIDA Automotive Side Panel Inner Assembly Stamping Dies เป็นระบบแม่พิมพ์ขนาดใหญ่ที่มีความแม่นยำสูง ซึ่งใช้สำหรับการปั๊มแผงด้านในของแผงด้านข้างจากแผ่นโลหะ เป็นแม่พิมพ์หลักในการผลิตตัวถังสีขาว และมีการใช้กันอย่างแพร่หลายในการผลิตรถยนต์นั่งส่วนบุคคลและรถยนต์เพื่อการพาณิชย์ ผลิตภัณฑ์นี้รวมกระบวนการปั๊มหลายขั้นตอนเพื่อให้เกิดการขึ้นรูปชิ้นเดียวของแผงด้านในของแผงด้านข้าง ทำให้มั่นใจในประสิทธิภาพการผลิตและความสม่ำเสมอ โรงงานของเราในประเทศจีนด้วยอุปกรณ์ที่ทันสมัยและทีมงานมืออาชีพ รับประกันการผลิตแม่พิมพ์ที่มั่นคงและมีคุณภาพสูง

คุณสมบัติผลิตภัณฑ์โดยละเอียด

1. โครงสร้างขนาดใหญ่และซับซ้อน

แผงด้านในของแผงด้านข้างมีขนาดใหญ่ (ยาวมากกว่า 800 มม. และกว้างมากกว่า 600 มม.) และมีรูปร่างที่ซับซ้อน ซึ่งจำเป็นต้องมีการขึ้นรูปหลายคุณสมบัติ SIKAIDA แม่พิมพ์ปั๊มส่วนประกอบภายในแผงด้านข้างสำหรับยานยนต์มีความแม่นยำพื้นผิวสูง พื้นผิวอิสระหลายรูปแบบ และการออกแบบโครงสร้างที่สมเหตุสมผล แก้ปัญหาการกระจายแรงที่ไม่สม่ำเสมอในระหว่างการปั๊มโลหะแผ่นขนาดใหญ่

2. ข้อกำหนดด้านความแม่นยำสูงและคุณภาพสูง

แผงด้านในของแผงด้านข้างจะต้องไม่มีรอยขีดข่วน รอยยับ และข้อบกพร่องอื่นๆ เนื่องจากเป็นส่วนประกอบภายนอก SIKAIDA ควบคุมความแม่นยำของแม่พิมพ์อย่างเคร่งครัด บรรลุความหยาบผิว Ra0.4μm หรือสูงกว่า ซึ่งตรงตามข้อกำหนดการผลิตคุณภาพสูง

3. การบูรณาการหลายกระบวนการ

แม่พิมพ์ปั๊มส่วนประกอบภายในแผงด้านข้างของยานยนต์ใช้การออกแบบหลายสถานีแบบบูรณาการ ช่วยให้กระบวนการต่างๆ เสร็จสิ้นได้ เช่น การดึงและการตัดแต่งในเชิงลึกในการทำงานครั้งเดียว ซึ่งช่วยปรับปรุงประสิทธิภาพ สามารถเพิ่มฟังก์ชันการลำเลียงอัตโนมัติและการตรวจสอบออนไลน์ได้ตามต้องการเพื่อให้ได้การผลิตที่ชาญฉลาด

4. ระบบนำทางและสมดุลที่แม่นยำ

ติดตั้งระบบนำทาง สมดุล และระบบแรงดันที่แม่นยำ ช่วยให้มั่นใจในการกระจายแรงที่สม่ำเสมอในระหว่างการปั๊มโลหะแผ่น หลีกเลี่ยงข้อบกพร่องของผลิตภัณฑ์และปรับปรุงอัตราผลตอบแทน

5. การออกแบบโครงสร้างพิเศษ

ด้วยการใช้แม่พิมพ์แบบแบ่งส่วนและโครงสร้างแม่พิมพ์ที่เปลี่ยนเร็ว ทำให้สามารถใช้งานร่วมกับวัสดุใหม่ๆ เช่น เหล็กและโลหะผสมอลูมิเนียมที่มีความแข็งแรงสูง แก้ปัญหาความท้าทายในการขึ้นรูปและขยายขอบเขตการใช้งาน

คุณสมบัติผลิตภัณฑ์หลัก

1. ความแข็งแกร่งสูง: การใช้วัสดุที่มีความแข็งแรงสูงทำให้มั่นใจในความเสถียรในการปั๊มน้ำหนักสูงและยืดอายุการใช้งาน

2. Precision Guiding: ระบบไกด์โพสต์และระบบปลอกไกด์ที่มีความแม่นยำสูงช่วยให้มั่นใจถึงตำแหน่งการปั๊มและความแม่นยำของผลิตภัณฑ์

3. การตรวจสอบอัจฉริยะ: เซ็นเซอร์ในตัวช่วยให้สามารถตรวจสอบแบบเรียลไทม์และบำรุงรักษาเชิงคาดการณ์ได้

4. การเปลี่ยนแม่พิมพ์อย่างรวดเร็ว: การออกแบบแบบโมดูลาร์ช่วยลดเวลาการเปลี่ยนแม่พิมพ์และปรับให้เข้ากับการผลิตที่หลากหลาย

สถานการณ์การใช้งาน

แม่พิมพ์ปั๊มชิ้นส่วนภายในแผงด้านข้างของยานยนต์ใช้เป็นหลักในการผลิตตัวถังรถยนต์นั่งส่วนบุคคลและรถยนต์เพื่อการพาณิชย์ โดยทำหน้าที่เป็นแม่พิมพ์หลักสำหรับตัวถังสีขาว และได้รับการยอมรับจากลูกค้าในประเทศและต่างประเทศ ในฐานะซัพพลายเออร์มืออาชีพ SICAIDA สามารถจัดหาโซลูชันที่ปรับแต่งตามความต้องการของยานพาหนะรุ่นต่างๆ

กระบวนการผลิต

1. การวิเคราะห์ผลิตภัณฑ์และการออกแบบกระบวนการ

การใช้ซอฟต์แวร์ระดับมืออาชีพสำหรับการวิเคราะห์ความสามารถในการขึ้นรูปและการออกแบบกระบวนการ ช่วยคาดการณ์และแก้ไขปัญหาที่อาจเกิดขึ้น

2. การออกแบบแม่พิมพ์

ด้วยการใช้ซอฟต์แวร์การออกแบบ 3D เต็มรูปแบบ เช่น UG และ CATIA รายละเอียดที่พิถีพิถันได้รับการปรับปรุงเพื่อให้มั่นใจถึงความแม่นยำและเหตุผลของแม่พิมพ์

3. การเลือกใช้วัสดุ

โครงแม่พิมพ์ปั๊มขึ้นรูปชิ้นส่วนภายในแผงด้านข้างยานยนต์ทำจากเหล็กหล่อที่มีความแข็งแรงสูงหรือแผ่นเหล็กเชื่อม ส่วนประกอบหลักใช้เหล็กกล้าเครื่องมือที่ทนต่อการสึกหรอสูงและรับแรงอัดสูงเพื่อรับประกันคุณภาพของแม่พิมพ์

4. เครื่องจักรกลที่มีความแม่นยำ

การกลึงหยาบ การกลึงละเอียด การกลึงแบบพิเศษ และการขัดด้วยมือ ช่วยให้มั่นใจได้ถึงความแม่นยำและคุณภาพของแม่พิมพ์

5. การประกอบและการดีบัก (T0 Trial Molding)

หลังจากการประกอบแล้ว แม่พิมพ์จะถูกทดสอบบนเครื่องจักร และพารามิเตอร์ของกระบวนการจะถูกปรับและปรับให้เหมาะสมจนกว่าตัวอย่างจะผ่านการรับรอง

แนวโน้มการพัฒนา:

1. การขึ้นรูปแบบบูรณาการขนาดใหญ่พิเศษ: ชุดแม่พิมพ์ชุดเดียวสามารถชั่งน้ำหนักได้มากกว่า 200 ตัน โดยปรับให้เข้ากับแนวโน้มของแผงด้านในที่รวมแผงด้านข้างไว้

2. การปรับตัวให้เข้ากับการใช้งานวัสดุใหม่: การออกแบบที่เหมาะสมและการเลือกใช้วัสดุจะปรับให้เข้ากับลักษณะการขึ้นรูปของวัสดุใหม่ เพื่อตอบสนองความต้องการด้านน้ำหนักเบาและความแข็งแรงสูงของรถยนต์

3. การผลิตอัจฉริยะและการเปลี่ยนผ่านสู่ดิจิทัล: เซ็นเซอร์ในตัวช่วยให้สามารถตรวจสอบแบบเรียลไทม์ ผสมผสานกับเทคโนโลยีแฝดดิจิทัล ทำให้วงจรการพัฒนาสั้นลงและลดต้นทุน

4. การใช้งานการผลิตแบบเติมเนื้อวัสดุ (การพิมพ์ 3 มิติ)

แม่พิมพ์ปั๊มส่วนประกอบภายในแผงด้านข้างของยานยนต์ใช้เทคโนโลยีการพิมพ์ 3 มิติเพื่อสร้างโครงสร้างที่ซับซ้อน ปรับปรุงประสิทธิภาพการผลิตและคุณภาพของผลิตภัณฑ์

คำถามที่พบบ่อย

คำถามที่ 1: วัสดุใดบ้างที่มักใช้ในการผลิตแม่พิมพ์ปั๊มชิ้นส่วนภายในแผงด้านข้างของยานยนต์

A1: ฐานแม่พิมพ์มักใช้เหล็กหล่อที่มีความแข็งแรงสูง (เช่น HT300, เหล็กดัด) หรือโครงสร้างแผ่นเหล็กเชื่อม ส่วนประกอบหลัก เช่น โพรงและแกนใช้เหล็กกล้าเครื่องมือคาร์บอนสูงและมีโครเมียมสูง (เช่น Cr12MoV, DC53 เป็นต้น) ให้ความต้านทานการสึกหรอสูงและมีกำลังรับแรงอัดสูง

คำถามที่ 2: วงจรการผลิตสำหรับการปั๊มชิ้นส่วนด้านในแผงด้านข้างของยานยนต์ใช้เวลานานเท่าใด

A2: แม่พิมพ์ปั๊มชิ้นส่วนภายในแผงด้านข้างของยานยนต์ถือเป็นสุดยอดของเทคโนโลยี ประสบการณ์ และงานฝีมือ โดยผสมผสานการออกแบบเครื่องจักรกล วัสดุศาสตร์ กลศาสตร์ด้านพลาสติก และการผลิตที่มีความแม่นยำ วงจรการพัฒนามีความยาว (โดยทั่วไปคือ 8-15 เดือน) และมีค่าใช้จ่ายสูง (สูงถึงหลายล้านหยวน) ทำให้สิ่งเหล่านี้เป็นเกณฑ์มาตรฐานที่สำคัญในการวัดความแข็งแกร่งที่ครอบคลุมของบริษัทแม่พิมพ์ ในขณะที่ตัวถังรถยนต์พัฒนาไปสู่การออกแบบที่มีน้ำหนักเบา มีความแข็งแรงสูง และชาญฉลาด ข้อกำหนดทางเทคนิคสำหรับแม่พิมพ์ก็จะยังคงเพิ่มขึ้นต่อไป
