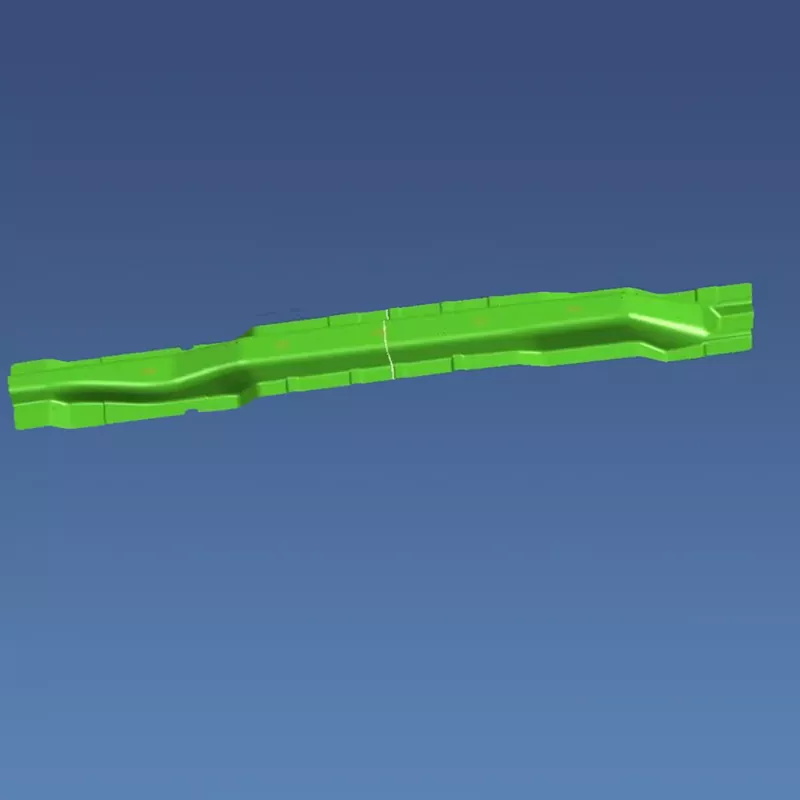

แม่พิมพ์ปั๊มลำแสงเสริมแรงสำหรับยานยนต์

SIKAIDA Automotive Reinforcing Beam Stamping Dies เป็นแม่พิมพ์ขนาดใหญ่ที่มีความแม่นยำสูง ใช้สำหรับปั๊มคานเสริมแรงจากแผ่นโลหะ ในฐานะผลิตภัณฑ์หลัก การออกแบบและการผลิตเป็นไปตามข้อกำหนดด้านความปลอดภัยของยานยนต์และการมีน้ำหนักเบา โดยผสานรวมเทคโนโลยีล้ำสมัยจากหลากหลายสาขา โรงงานของเรามีอุปกรณ์ที่ทันสมัยและทีมงานมืออาชีพเพื่อให้แน่ใจว่าแม่พิมพ์เป็นไปตามมาตรฐานสากลและผลิตชิ้นส่วนที่มีประสิทธิภาพสูงได้อย่างมีเสถียรภาพ

รายละเอียดสินค้า

1. การใช้วัสดุที่มีความแข็งแรงสูง

คานเสริมแรงมักใช้วัสดุน้ำหนักเบา เช่น เหล็กที่มีความแข็งแรงสูงและโลหะผสมอลูมิเนียม SIKAIDA Automotive Reinforcing Beam Stamping Dies ได้รับการออกแบบมาเพื่อปรับให้เข้ากับคุณสมบัติของวัสดุได้อย่างเต็มที่ ปรับพารามิเตอร์ทางโครงสร้างและกระบวนการให้เหมาะสม เพื่อให้มั่นใจในความแม่นยำของมิติและคุณสมบัติทางกลของชิ้นส่วนที่ประทับ

2. การออกแบบระบบพื้นผิวและซี่โครงที่ซับซ้อน

โครงสร้างคานเสริมมีความซับซ้อน SIKAIDA ใช้การออกแบบพื้นผิวทางวิทยาศาสตร์เพื่อควบคุมการไหลของวัสดุอย่างแม่นยำ หลีกเลี่ยงข้อบกพร่อง เช่น การย่นและการแตกร้าว เพื่อให้มั่นใจถึงความเสถียรของโครงสร้างลำแสงเสริม

3. การควบคุมการขึ้นรูปที่แม่นยำ

ชิ้นส่วนปั๊มลำแสงเสริมต้องการความแม่นยำมิติที่ ±0.05 มม. และคุณภาพพื้นผิวที่ดีเยี่ยม แม่พิมพ์ SIKAIDA ได้รับการติดตั้งกลไกการนำ การปั๊มขึ้นรูป และการถอดชิ้นส่วนที่มีความแม่นยำสูง เพื่อให้มั่นใจว่าผลิตภัณฑ์มีความสม่ำเสมอและตรงตามข้อกำหนดด้านคุณภาพที่เข้มงวด

4. การออกแบบบูรณาการหลายสถานี

SIKAIDA ใช้การออกแบบแม่พิมพ์แบบต่อเนื่องหรือแบบหลายสถานี โดยบูรณาการกระบวนการต่างๆ เพื่อปรับปรุงประสิทธิภาพการผลิตและความสม่ำเสมอของผลิตภัณฑ์อย่างมีนัยสำคัญ ซึ่งช่วยลดต้นทุนการผลิตของลูกค้า

5. ระบบหล่อลื่นและคายประจุขั้นสูง

จัดการกับความท้าทายในการขึ้นรูปเหล็กที่มีความแข็งแรงสูง SIKAIDA Automotive Reinforcing Beam Stamping Dies ติดตั้งระบบหล่อลื่นอัตโนมัติและระบบจำหน่ายที่ได้รับการปรับปรุง ลดแรงเสียดทาน ป้องกันการอุดตัน และปรับปรุงประสิทธิภาพการผลิตและอายุการใช้งานของแม่พิมพ์

คุณสมบัติผลิตภัณฑ์และการใช้งาน

1. การเสริมโครงสร้างตัวถัง: ใช้ในพื้นที่สำคัญ เช่น คานกันการชนของประตู และเสา A/B/C เพื่อปรับปรุงความแข็งแกร่งของแรงบิดและความปลอดภัยในการชน

2. โซลูชันน้ำหนักเบา: ลดน้ำหนักชิ้นส่วนได้ 15-25% ด้วยการออกแบบที่เหมาะสมและวัสดุน้ำหนักเบา ความแข็งแรงที่สมดุล และข้อกำหนดด้านน้ำหนักเบา

3. การเสริมแรงระบบแชสซี: ใช้ในส่วนประกอบหลักของแชสซี เช่น ซับเฟรม เพื่อปรับปรุงความเสถียรและความทนทานในการควบคุมรถ

บทนำกระบวนการผลิต

1. การวิเคราะห์ CAE และการออกแบบกระบวนการ

SIKAIDA ใช้ซอฟต์แวร์ระดับมืออาชีพสำหรับการวิเคราะห์ความสามารถในการขึ้นรูปเพื่อเพิ่มประสิทธิภาพกระบวนการและโครงสร้างแม่พิมพ์ล่วงหน้า หลีกเลี่ยงปัญหาที่อาจเกิดขึ้น ลดระยะเวลาการวิจัยและพัฒนา และลดต้นทุน

2. การออกแบบแม่พิมพ์

ทีม R&D ใช้ซอฟต์แวร์ระดับมืออาชีพสำหรับการออกแบบ 3D เต็มรูปแบบ โดยมุ่งเน้นที่ประเด็นสำคัญ เช่น การเจาะรูและการออกแบบตัวจับยึดเปล่า เพื่อให้มั่นใจถึงความเสถียรและความน่าเชื่อถือของแม่พิมพ์ในระยะยาว

3. การเลือกใช้วัสดุ

- ฐานแม่พิมพ์: เหล็กโครงสร้างคาร์บอนคุณภาพสูง เช่น เหล็ก 45 และ P20 เพื่อให้มั่นใจถึงความแข็งแกร่งโดยรวม

- ชิ้นส่วนที่ใช้งาน: เหล็ก Cr12MoV หรือซีเมนต์คาร์ไบด์ ช่วยเพิ่มความทนทานต่อการสึกหรอและอายุการใช้งาน

- ส่วนประกอบไกด์: เหล็กแบริ่ง GCr15 รับประกันความแม่นยำในการนำทาง

- ส่วนประกอบยืดหยุ่น: เหล็กสปริง 60Si2MnA ช่วยให้มั่นใจในการกดและถอดวัสดุที่มีความเสถียร

4. เครื่องจักรกลที่มีความแม่นยำ

การกลึงหยาบ: การกัดหยาบด้วยอุปกรณ์ขนาดใหญ่ โดยเหลือเผื่อไว้ 0.2-0.5 มม. สำหรับการตัดเฉือนขั้นสุดท้าย

การตัดเฉือนขั้นสุดท้าย: ใช้ CNC ความเร็วสูง การตัดลวด EDM ฯลฯ เพื่อให้มั่นใจถึงความแม่นยำของพื้นผิวที่ ±0.01 มม. และปรับผิวสำเร็จให้เหมาะสม

กระบวนการเตรียมผิว:การใช้ไนไตรด์ การเคลือบผิว ฯลฯ ปรับปรุงความแข็งของแม่พิมพ์และความต้านทานการสึกหรอ ป้องกันสนิม และยืดอายุการใช้งาน

5. การประกอบและการดีบัก (T0 Trial Mold)

บุคลากรมืออาชีพประกอบแม่พิมพ์และดำเนินการทดลองแม่พิมพ์ T0 ปรับพารามิเตอร์กระบวนการซ้ำ ๆ ปรับเปลี่ยนและเพิ่มประสิทธิภาพแม่พิมพ์จนกว่าชิ้นส่วนจะตรงตามข้อกำหนดการวาด

แนวโน้มการพัฒนา

1. เทคโนโลยีการขึ้นรูปเหล็กที่มีความแข็งแรงสูงเป็นพิเศษ

ด้วยความต้องการผลิตภัณฑ์น้ำหนักเบาที่เพิ่มขึ้น SIKAIDA จึงได้พัฒนาเทคโนโลยีแม่พิมพ์ที่ปรับให้เหมาะกับเหล็กกล้าที่มีความแข็งแรงสูงเป็นพิเศษซึ่งมีความแข็งแรงสูงกว่า 1500MPa โดยใช้กระบวนการขั้นสูง เช่น การขึ้นรูปร้อน เพื่อเพิ่มความปลอดภัยและการรองรับน้ำหนักเบา

2. การตรวจสอบอัจฉริยะและดิจิตอล

SIKAIDA ผสมผสานเทคโนโลยีอัจฉริยะเข้ากับการผลิตแม่พิมพ์ปั๊มลำแสงเสริมแรงสำหรับยานยนต์ การฝังเซ็นเซอร์สำหรับการตรวจสอบแบบเรียลไทม์ และการผสมผสานเทคโนโลยีดิจิตอลแฝดเพื่อให้บรรลุการปรับพารามิเตอร์ให้เหมาะสมด้วยตนเองและการแก้ไขจุดบกพร่องเสมือน ซึ่งช่วยปรับปรุงประสิทธิภาพด้านการวิจัยและพัฒนา

3. เทคโนโลยีการขึ้นรูปหลายวัสดุ

สำหรับโครงสร้างใหม่ เช่น คอมโพสิตเหล็ก-อลูมิเนียม SIKAIDA ได้พัฒนาแม่พิมพ์และกระบวนการพิเศษเพื่อให้เกิดการขึ้นรูปด้วยวัสดุหลายชนิดแบบบูรณาการ ซึ่งจะช่วยลดน้ำหนักได้มากขึ้น

4. การประยุกต์ใช้เทคโนโลยีการผลิตสารเติมแต่ง

SIKAIDA ใช้เทคโนโลยีการพิมพ์ 3 มิติเพื่อผลิตโครงสร้างแม่พิมพ์ที่ซับซ้อน ลดวงจรการผลิต ปรับปรุงประสิทธิภาพและอายุการใช้งานของแม่พิมพ์ และเพิ่มขีดความสามารถในการแข่งขันของลูกค้า

คำถามที่พบบ่อย

คำถามที่ 1: โดยทั่วไปจะใช้วัสดุใดในแม่พิมพ์ปั๊มลำแสงเสริมแรงสำหรับยานยนต์

A1: ฐานแม่พิมพ์มักใช้เหล็กโครงสร้างคาร์บอนคุณภาพสูง เช่น เหล็ก 45 และ P20 ชิ้นส่วนที่ใช้งาน (พันช์แอนด์ดาย) มักใช้เหล็กกล้าคาร์บอนสูงโครเมียมสูง (เช่น Cr12MoV) เหล็กความเร็วสูง หรือซีเมนต์คาร์ไบด์ ส่วนประกอบของไกด์ใช้เหล็กแบริ่งโครเมียมคาร์บอนสูง (เช่น GCr15) และส่วนประกอบที่ยืดหยุ่นใช้เหล็กสปริงคุณภาพสูง (เช่น 60Si2MnA) สามารถเลือกวัสดุและกระบวนการบำบัดความร้อนที่แตกต่างกันได้ตามปริมาณการผลิตและข้อกำหนดการใช้งาน

คำถามที่ 2: วงจรการผลิตแม่พิมพ์ปั๊มคานเสริมแรงสำหรับยานยนต์ใช้เวลานานเท่าใด

A2: วงจรการผลิตแม่พิมพ์ปั๊มลำแสงเสริมแรงในยานยนต์โดยทั่วไปจะใช้เวลา 8-15 เดือน ขึ้นอยู่กับปัจจัยต่างๆ เช่น ความซับซ้อนของชิ้นส่วน ความสามารถในการขึ้นรูปของวัสดุ ข้อกำหนดทางเทคนิค และกำลังการผลิต แม่พิมพ์หรือแม่พิมพ์แบบโปรเกรสซีฟแบบหลายสถานีที่ซับซ้อนโดยใช้วัสดุและกระบวนการใหม่จะมีวงจรการพัฒนาที่ยาวนานขึ้น การพัฒนาเกี่ยวข้องกับหลายขั้นตอน รวมถึงการออกแบบ การวิเคราะห์ CAE การตัดเฉือนที่มีความแม่นยำ การบำบัดความร้อน การประกอบ และการดีบัก ซึ่งจำเป็นต้องมีการควบคุมคุณภาพอย่างเข้มงวดและการเพิ่มประสิทธิภาพการทดลองขึ้นรูปซ้ำหลายครั้ง เพื่อให้มั่นใจถึงประสิทธิภาพของแม่พิมพ์และคุณภาพของผลิตภัณฑ์
