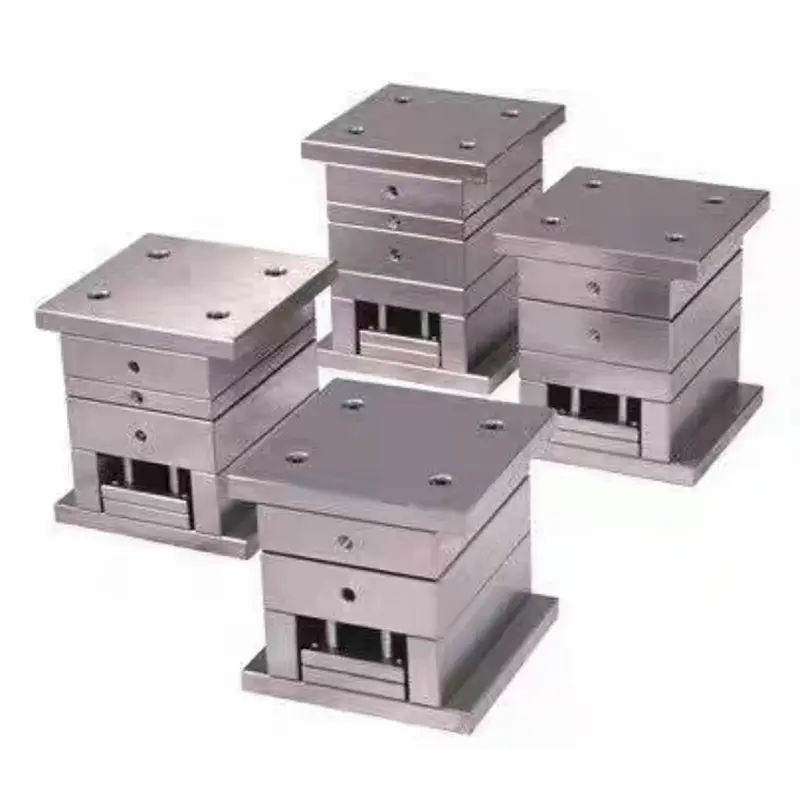

ฐานแม่พิมพ์ความแม่นยำมาตรฐานที่กำหนดเองจากผู้ผลิตมืออาชีพในประเทศจีน

สิไกดาฐานแม่พิมพ์ที่มีความแม่นยำมาตรฐานเป็นอุปกรณ์กระบวนการพื้นฐานที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมการผลิตแม่พิมพ์ ในฐานะ "โครงกระดูก" ของแม่พิมพ์ พวกมันถูกใช้เพื่อยึดและรองรับส่วนประกอบการขึ้นรูป กลไกนำทาง และระบบดีดตัวออก ในฐานะผู้ผลิตมืออาชีพที่มีโรงงานของตัวเองในประเทศจีน SIKAIDA มุ่งมั่นที่จะจัดหาฐานแม่พิมพ์ที่มีความแม่นยำมาตรฐานและคุ้มค่า และในฐานะซัพพลายเออร์ที่เชื่อถือได้ สามารถตอบสนองความต้องการที่หลากหลายของลูกค้าทั่วโลก

เหล่านี้ฐานแม่พิมพ์ที่มีความแม่นยำมาตรฐานใช้มาตรฐานความทนทานแบบเดิม (ความทนทานต่อมิติ ±0.1~1 มม. ความเรียบ ≤0.02 มม./ม.) โดยผสมผสานข้อดีทางเศรษฐกิจ ความคล่องตัว และการจัดส่งที่รวดเร็ว ประกอบด้วยส่วนประกอบที่ได้มาตรฐาน เช่น แผ่นฐานแม่พิมพ์แบบตายตัวและแผ่นแม่พิมพ์แบบเคลื่อนที่ได้ ต่อไปนี้เป็นการจำแนกประเภทโดยละเอียด

จำแนกตามประเภทแม่พิมพ์

1. ฐานแม่พิมพ์ฉีด

- ฐานแม่พิมพ์สองแผ่น (พื้นผิวแยกเดี่ยว): ฐานแม่พิมพ์ฉีดมาตรฐานที่มีความแม่นยำมาตรฐานที่ใช้กันอย่างแพร่หลายที่สุดของ SIKAIDA มีโครงสร้างที่เรียบง่าย ต้นทุนต่ำ และจัดส่งที่รวดเร็ว เหมาะสำหรับผลิตภัณฑ์ฉีดขึ้นรูปส่วนใหญ่ เช่น เปลือกหอยสำหรับใช้ในชีวิตประจำวัน ชิ้นส่วนเครื่องใช้ในบ้าน และของเล่นพลาสติก การออกแบบพื้นผิวแบบแยกส่วนเดี่ยวทำให้กระบวนการแปรรูปและการประกอบง่ายขึ้น ปรับปรุงประสิทธิภาพการผลิต

- ชุดแม่พิมพ์ 3 แผ่น (ประตูแคบ): เมื่อเปรียบเทียบกับชุดแม่พิมพ์ 2 แผ่น จะมีการเพิ่มแผ่นดัน ส่งผลให้มีโครงสร้างที่ซับซ้อนขึ้นเล็กน้อย แต่มีความสามารถรอบด้านมากขึ้น เหมาะสำหรับชิ้นส่วนที่มีความแม่นยำขนาดเล็กที่ต้องการการถอดประตูอัตโนมัติ (เช่น ชิ้นส่วนพลาสติกขนาดเล็กและสิ่งจำเป็นในชีวิตประจำวันที่มีความแม่นยำ) พื้นผิวการแยกส่วนสองชั้นช่วยให้สามารถแยกประตูและผลิตภัณฑ์ออกจากกันโดยอัตโนมัติ จึงรับประกันคุณภาพพื้นผิวของผลิตภัณฑ์

2. ชุดแม่พิมพ์ปั๊ม

- ชุดแม่พิมพ์ปั๊มเสานำด้านหลัง: มีพื้นผิวการทำงานที่กว้างเพื่อให้ป้อนได้ง่าย เหมาะสำหรับการใช้งานแบบแมนนวล นิยมใช้กับชิ้นส่วนที่มีการประทับตราขนาดเล็กถึงขนาดกลาง เช่น ตัวยึด เครื่องครัว และเครื่องมือฮาร์ดแวร์ เป็นหนึ่งในประเภทชุดแม่พิมพ์ปั๊มที่ใช้บ่อยที่สุดในกลุ่มผลิตภัณฑ์มาตรฐานของ สิไกดา

- ชุดแม่พิมพ์ปั๊มเสานำตรงกลาง: กลไกการนำทางตั้งอยู่ทั้งสองด้านของศูนย์กลาง ให้ความแม่นยำในการนำที่เหนือกว่าเมื่อเทียบกับประเภทเสานำด้านหลัง เหมาะสำหรับชิ้นส่วนที่มีการประทับตราที่ต้องการความแม่นยำในการนำสูง (เช่น ชิ้นส่วนฮาร์ดแวร์ที่มีความแม่นยำและชิ้นส่วนที่มีการประทับขนาดเล็กที่มีขนาดปานกลาง)

จำแนกตามองค์ประกอบโครงสร้าง

สิไกดาS Standard Precision Mold Bases ใช้การออกแบบโครงสร้างที่ได้มาตรฐาน โดยส่วนประกอบทั้งหมดผลิตในปริมาณมาก ช่วยให้มั่นใจได้ถึงคุณภาพของผลิตภัณฑ์ที่มั่นคงพร้อมทั้งลดต้นทุนการผลิต การกำหนดค่ามาตรฐานประกอบด้วยสี่ระบบหลักที่มีฟังก์ชันที่กำหนดไว้อย่างชัดเจนและการผสานรวมที่แน่นหนา

1. ซีรี่ส์เทมเพลต

ส่วนประกอบหลักของฐานแม่พิมพ์ รวมถึงแผง เทมเพลตคงที่ (เพลท A) เทมเพลตที่เคลื่อนที่ได้ (เพลท B) และเหล็กสี่เหลี่ยม (เพลท C) ล้วนทำจากเหล็กโครงสร้างคาร์บอนคุณภาพสูง 45# หรือเหล็กกล้าโลหะผสมต่ำ หลังจากการอบชุบด้วยความร้อน ความแข็งจะอยู่ที่ 240~270HB ซึ่งให้คุณสมบัติทางกลที่ครอบคลุมและความสามารถในการแปรรูปที่ดีเยี่ยม แม่แบบที่สำคัญสามารถทำจากเหล็กชุบแข็ง P20 ซึ่งให้ประสิทธิภาพและความประหยัดที่สมดุล

2. ระบบนำทาง

โดยหลักแล้วประกอบด้วยเสานำทางและปลอกไกด์ โดยใช้รางเลื่อนที่มีระยะห่าง 0.02~0.04 มม. เสานำและรูปลอกนำได้รับการตัดเฉือนด้วยความแม่นยำระดับ H7 ทำให้มั่นใจได้ถึงการเคลื่อนไหวที่ยืดหยุ่นและไม่ติดขัด นี่เป็นแนวทางที่แม่นยำสำหรับการเปิดและปิดแม่พิมพ์ และมีความสำคัญอย่างยิ่งต่อการรับรองความถูกต้องพื้นฐานของฐานแม่พิมพ์

3. ระบบดีดออก

ประกอบด้วยแกนรีเซ็ตและหมุด/ปลอกนำการดีดออก ระบบนี้จะขับผลิตภัณฑ์ที่ขึ้นรูปออกจากโพรงแม่พิมพ์ การออกแบบที่ได้มาตรฐานช่วยให้มั่นใจในการดีดออกที่มั่นคงและเชื่อถือได้ ป้องกันการเสียรูปและความเสียหายของผลิตภัณฑ์ และปรับให้เข้ากับข้อกำหนดการดีดออกของผลิตภัณฑ์ประเภทต่างๆ

4. ระบบยึดและกำหนดตำแหน่ง

ประกอบด้วยโบลต์ที่มีความแข็งแรงสูงและหมุดระบุตำแหน่งเพื่อยึดส่วนประกอบฐานแม่พิมพ์ ทำให้มั่นใจถึงเสถียรภาพของโครงสร้างโดยรวมในระหว่างการทำงานของแม่พิมพ์ การเลือกตัวยึดและหมุดกำหนดตำแหน่งที่ได้มาตรฐานช่วยให้มั่นใจถึงความสามารถในการสับเปลี่ยนที่ดีและอำนวยความสะดวกในการบำรุงรักษาและการเปลี่ยนในอนาคต

ฐานแม่พิมพ์ความแม่นยำมาตรฐานต่างๆ ของ SIKAIDA ได้กำหนดขอบเขตการใช้งานไว้อย่างชัดเจน ช่วยให้ลูกค้าสามารถเลือกรุ่นที่เหมาะสมตามประเภทผลิตภัณฑ์ ความต้องการด้านความแม่นยำ และภูมิภาคของตลาด ฐานแม่พิมพ์ที่มีความแม่นยำมาตรฐาน SIKAIDA ทั้งหมดมีอายุแม่พิมพ์ 100,000 ถึง 500,000 รอบ ตอบสนองความต้องการของการผลิตทางอุตสาหกรรมขนาดใหญ่และสนับสนุนการผลิตที่มีประสิทธิภาพสำหรับลูกค้า

ในฐานะผู้ผลิตและซัพพลายเออร์ระดับมืออาชีพในประเทศจีน SIKAIDA ไม่เพียงแต่จัดหาสต็อกข้อมูลจำเพาะมาตรฐานที่เพียงพอ แต่ยังรับบริการปรับแต่งที่ไม่ได้มาตรฐานอีกด้วย เราสามารถออกแบบฐานแม่พิมพ์รองตามแบบของลูกค้าเพื่อตอบสนองความต้องการส่วนบุคคลของอุตสาหกรรมต่างๆ
