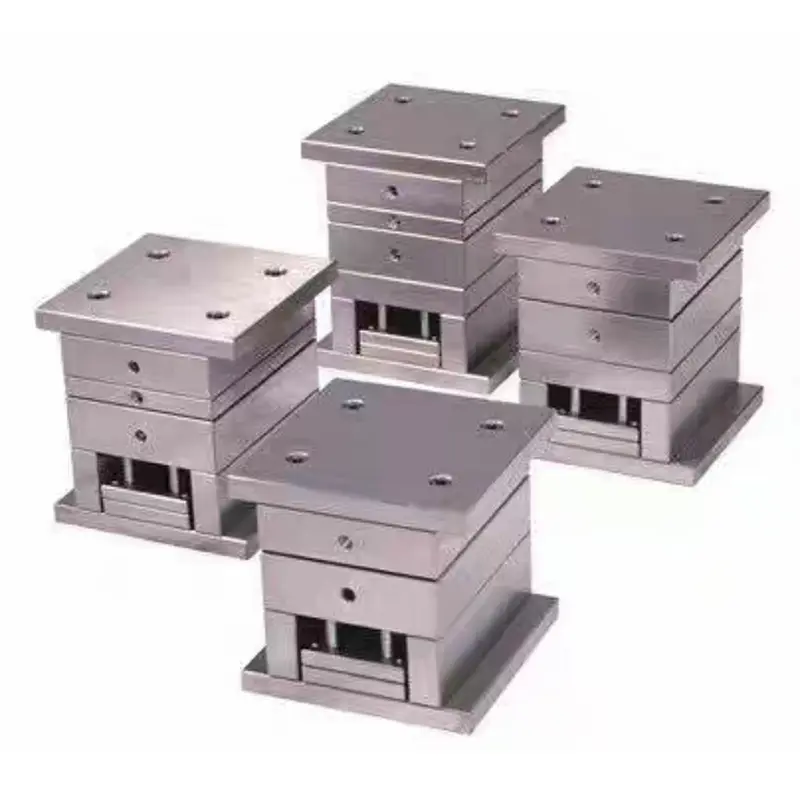

ฐานแม่พิมพ์ประตูขนาดเล็กแบบง่ายที่มีความแม่นยำมาตรฐาน

ฐานแม่พิมพ์ประตูขนาดเล็กแบบง่ายที่มีความแม่นยำมาตรฐานนี้มีโครงสร้างสามแผ่นพร้อมประตูจุด ซึ่งปรับให้เหมาะสมจากฐานแม่พิมพ์ประตูละเอียดแบบดั้งเดิม กลไกเสริมที่ซ้ำซ้อนจะถูกกำจัด ทำให้การออกแบบง่ายขึ้นในขณะที่ยังคงรักษาฟังก์ชันหลักไว้ ผลิตในโรงงานในจีนที่ผสมผสานการวิจัยและพัฒนา การผลิต และการควบคุมคุณภาพ เป็นซัพพลายเออร์ที่เชื่อถือได้ในอุตสาหกรรมแม่พิมพ์พลาสติก ผลิตภัณฑ์นี้เหมาะสำหรับผลิตภัณฑ์พลาสติกที่ผลิตจำนวนมากที่มีรูปร่างเรียบง่ายและมีความหนาของผนังสม่ำเสมอ ความคุ้มค่าและความเสถียรสูงทำให้ได้รับความนิยมในอุตสาหกรรมต่างๆ

คุณสมบัติที่สำคัญ

1. คุณสมบัติโครงสร้าง

- โครงสร้างสามแผ่น: ประกอบด้วยแท่นวางแบบตายตัว แท่นวางแบบเคลื่อนย้ายได้ และเพลทดีดตัว พร้อมเสานำและบุชชิ่งเพื่อการนำทางที่แม่นยำ การฉีดแบบจุดเดียวพร้อมพอยต์เกต เส้นทางการไหลสั้น สารตกค้างน้อยที่สุด เหมาะสำหรับผลิตภัณฑ์ขนาดเล็ก

- การออกแบบที่เรียบง่าย: ขจัดกลไกเสริมที่ซับซ้อน ส่งผลให้มีโครงสร้างที่เรียบง่าย และลดต้นทุนและความซับซ้อนในการผลิต

- ความแม่นยำมาตรฐาน: ความแม่นยำของมิติ ±0.05 มม. ความหยาบของพื้นผิว ≤Ra0.8μm ตรงตามข้อกำหนดของชิ้นส่วนพลาสติกทั่วไปโดยไม่ต้องผ่านกระบวนการเพิ่มเติม

2. การออกแบบมาตรฐานแบบแยกส่วน: ฐานแม่พิมพ์ประตูขนาดเล็กแบบง่ายที่มีความแม่นยำมาตรฐานใช้มาตรฐานสากลเช่น LKM และ HASCO โดยมีรุ่นทั่วไปเช่นปี 2020 และ 2025 ช่วยให้กำหนดค่าและเปลี่ยนได้อย่างรวดเร็ว การออกแบบโมดูลาร์ช่วยอำนวยความสะดวกในการบำรุงรักษาและยืดอายุการใช้งาน

3. การออกแบบระบบทำความเย็น: การออกแบบวงจรน้ำหล่อเย็นแบบเดิมให้ประสิทธิภาพปานกลางและมีรูปแบบที่เรียบง่าย ตอบสนองความต้องการในการทำความเย็นในขณะที่อำนวยความสะดวกในการประมวลผลและการบำรุงรักษา ซึ่งช่วยลดต้นทุนในภายหลัง

4. ข้อดีของ Point Gate: เส้นผ่านศูนย์กลาง Point Gate 0.5-2 มม. มีรอยน้อยที่สุดและถอดออกได้ง่าย เหมาะสำหรับพลาสติกที่มีการไหลที่ดี เช่น PP และ ABS จึงรับประกันคุณภาพของผลิตภัณฑ์

การใช้งาน

ฐานแม่พิมพ์ประตูขนาดเล็กแบบง่ายที่มีความแม่นยำมาตรฐานเหมาะสำหรับการผลิตผลิตภัณฑ์พลาสติกจำนวนมาก เช่น ตัวเรือนเครื่องใช้ไฟฟ้าขนาดเล็กและปุ่มอิเล็กทรอนิกส์ สามารถใช้งานร่วมกับผลิตภัณฑ์ที่มีรูปร่างเรียบง่าย มีความหนาของผนังสม่ำเสมอ และไม่มีข้อกำหนดด้านรูปลักษณ์พิเศษ ครอบคลุมความต้องการของหลายอุตสาหกรรม

ข้อได้เปรียบทางเศรษฐกิจ

1. ต้นทุนที่ควบคุมได้: ฐานแม่พิมพ์ที่มีความแม่นยำสูงช่วยประหยัดต้นทุนวัสดุและการแปรรูปได้ 30%-50% ช่วยเพิ่มความสามารถในการแข่งขันของลูกค้า

2. รอบเวลาสั้น: รอบการผลิต 2-4 สัปดาห์ช่วยให้สามารถตอบสนองตลาดได้อย่างรวดเร็วและลดระยะเวลาในการเปิดตัวผลิตภัณฑ์

3. การใช้งานง่าย: โครงสร้างที่ชัดเจน ประกอบและบำรุงรักษาง่าย ต้องการทักษะต่ำสำหรับผู้ปฏิบัติงาน อำนวยความสะดวกในการผลิตขนาดใหญ่

กระบวนการผลิต

1. ขั้นตอนการออกแบบ: กำหนดโครงสร้างแม่พิมพ์ตามพารามิเตอร์ของผลิตภัณฑ์พลาสติก เลือกฐานแม่พิมพ์มาตรฐานที่เหมาะสม และออกแบบคาวิตี้และแกนโดยใช้ซอฟต์แวร์ เช่น UG และ Pro/E โดยคำนึงถึงปัจจัยกระบวนการที่สำคัญ

2. การเลือกใช้วัสดุ

ฐานแม่พิมพ์ประตูขนาดเล็กแบบง่ายที่มีความแม่นยำมาตรฐานใช้เหล็กโครงสร้างคาร์บอนเช่นเหล็ก 45 เสานำทางและบุชชิ่งทำจากเหล็กที่ทนทานต่อการสึกหรอ ช่องและแกนทำจากเหล็กแม่พิมพ์ที่ผ่านการชุบแข็งแล้ว เช่น P20 (HRC30-35) ชิ้นส่วนมาตรฐานได้มาจากผู้ผลิตเฉพาะทาง

3. ขั้นตอนการประมวลผล

- การกลึงหยาบ: การกลึงหยาบของแผ่นแม่พิมพ์และโพรง โดยเหลือเผื่อเผื่อไว้ 0.5-1 มม.

- การกลึงขั้นสุดท้าย: การกลึง CNC ของโพรง การตัดลวดของชิ้นส่วนที่ซับซ้อน และการเจาะและการต๊าปพร้อมกัน

- การรักษาความร้อน: แบ่งเบาบรรเทาโพรงและแกนเป็น HRC30-35 เพื่อปรับปรุงความต้านทานการสึกหรอ

- การรักษาพื้นผิว: การขัดช่องให้เป็น Ra0.8μm

4. การประกอบและการดีบัก

ประกอบชิ้นส่วนมาตรฐานและคาวิตี้/แกน ติดตั้งบนเครื่องฉีดพลาสติกเพื่อทดลองขึ้นรูปและปรับพารามิเตอร์ ปรับคาวิตี้ตามผลการทดลองขึ้นรูปและแก้ไขข้อบกพร่องทั่วไป

แนวโน้มการพัฒนา

1. การกำหนดมาตรฐานและการทำให้เป็นโมดูล: ปรับปรุงการกำหนดมาตรฐานเพื่อให้บรรลุการผลิตการกำหนดค่าที่รวดเร็วและลดรอบการจัดส่งให้สั้นลง

2. การผลิตอัจฉริยะ: การผสมผสานเทคโนโลยีระบบอัตโนมัติแบบดิจิทัลเพื่อปรับปรุงความแม่นยำและประสิทธิภาพของการประมวลผล

3. การระบายความร้อนที่มีประสิทธิภาพสูง: เค้าโครงช่องน้ำที่ปรับให้เหมาะสมเพื่อปรับปรุงประสิทธิภาพการทำความเย็นในขณะที่ควบคุมต้นทุน

4. น้ำหนักเบาและใช้งานได้ยาวนาน: โครงสร้างและวัสดุที่ได้รับการปรับปรุงเพื่อลดน้ำหนัก ปรับปรุงความต้านทานการสึกหรอ และยืดอายุการใช้งาน

คำถามที่พบบ่อย

คำถามที่ 1: Standard Precision Siimple Small Gate Mold Base เหมาะสำหรับผลิตภัณฑ์พลาสติกใดบ้าง

A1: เหมาะสำหรับชิ้นส่วนพลาสติกขนาดเล็กถึงขนาดกลาง เช่น ตัวเรือนเครื่องใช้ไฟฟ้า กระดุมผลิตภัณฑ์อิเล็กทรอนิกส์ ภาชนะใส่ของใช้ประจำวัน อุปกรณ์เครื่องเขียน ฯลฯ เหมาะอย่างยิ่งสำหรับผลิตภัณฑ์ที่ผลิตจำนวนมากที่มีรูปร่างค่อนข้างเรียบง่าย ความหนาของผนังสม่ำเสมอ และข้อกำหนดด้านรูปลักษณ์ต่ำ

คำถามที่ 2: อะไรคือความแตกต่างที่สำคัญระหว่างฐานแม่พิมพ์แบบง่ายและฐานแม่พิมพ์ที่มีความแม่นยำสูง?

A2: ความแตกต่างหลักอยู่ที่ความซับซ้อนของโครงสร้าง ระดับความแม่นยำ และข้อกำหนดด้านคุณภาพพื้นผิว ฐานแม่พิมพ์แบบง่ายขจัดกลไกเสริมที่ซับซ้อน ใช้โครงสร้างเรียบง่ายที่ได้มาตรฐาน ควบคุมความแม่นยำของมิติภายใน ±0.05 มม. และต้องการความหยาบพื้นผิว Ra0.8μm หรือน้อยกว่า โดยทั่วไปต้นทุนจะต่ำกว่าฐานแม่พิมพ์ที่มีความแม่นยำสูงประมาณ 30%-50%

Q3: ข้อดีของ point gate คืออะไร?

A3: พอยต์เกตมีเส้นผ่านศูนย์กลางเล็ก (ปกติคือ 0.5-2 มม.) ส่งผลให้มีรอยเกตเล็กลงซึ่งง่ายต่อการถอดและไม่ส่งผลกระทบต่อรูปลักษณ์ของผลิตภัณฑ์ กระบวนการนี้สั้นกว่า ซึ่งเป็นประโยชน์ต่อการบรรจุผลิตภัณฑ์ขนาดเล็กให้สมบูรณ์ และเหมาะอย่างยิ่งสำหรับวัสดุพลาสติกที่มีการไหลที่ดี เช่น PP, ABS และ PS

Q4: วงจรการผลิตแม่พิมพ์ใช้เวลานานเท่าใด?

A4: โดยทั่วไปวงจรการผลิตสำหรับฐานแม่พิมพ์ประตูเล็กแบบง่ายที่มีความแม่นยำมาตรฐานคือ 2-4 สัปดาห์ เนื่องจากโครงสร้างที่เรียบง่ายและขั้นตอนการประมวลผลที่น้อยลง วงจรการผลิตจึงสามารถสั้นลงได้ 30%-50% เมื่อเทียบกับแม่พิมพ์ที่ซับซ้อนที่มีความแม่นยำสูง ช่วยให้สามารถตอบสนองความต้องการของตลาดได้อย่างรวดเร็ว

Q5: จะเลือกข้อกำหนดฐานแม่พิมพ์ที่เหมาะสมได้อย่างไร?

A5: การเลือกข้อกำหนดฐานแม่พิมพ์ที่เหมาะสมต้องพิจารณาปัจจัยต่างๆ เช่น ขนาดของผลิตภัณฑ์ รุ่นเครื่องฉีดพลาสติก และข้อกำหนดด้านปริมาณการผลิต ข้อกำหนดทั่วไป ได้แก่ รุ่นต่างๆ เช่น 2020, 2025, 3030 และ 4040 โดยทั่วไปเหมาะสำหรับขนาดผลิตภัณฑ์ไม่เกิน 80% ของขนาดโพรงแม่พิมพ์ ขอแนะนำให้เลือกข้อกำหนดฐานแม่พิมพ์ตามขนาดภายนอกสูงสุดของผลิตภัณฑ์บวกค่าเผื่อที่เหมาะสม
