แม่พิมพ์ปั๊มชิ้นส่วนห้องเครื่องยนต์ยานยนต์

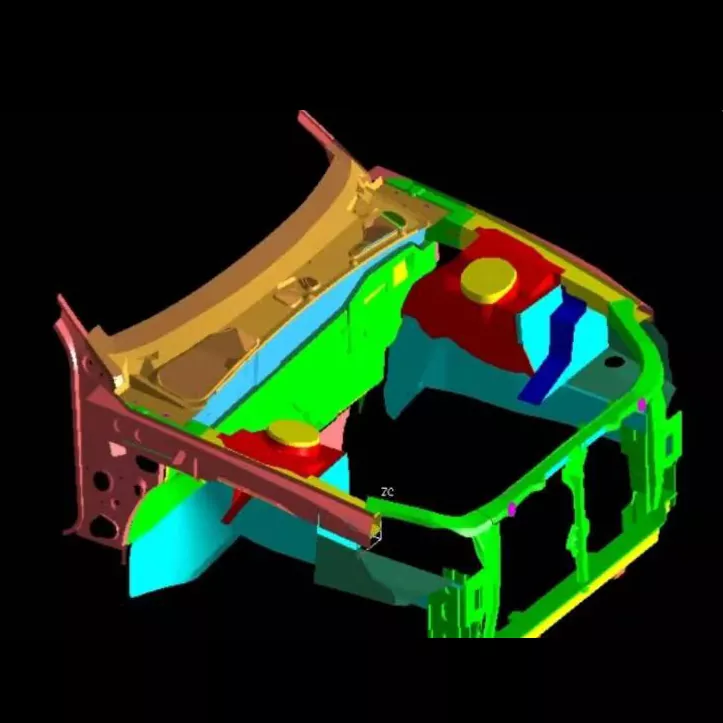

ส่วนประกอบห้องเครื่องยนต์ของยานยนต์เป็นส่วนประกอบหลักในการรับน้ำหนักของระบบส่งกำลังของยานยนต์ และระดับการผลิตของแม่พิมพ์ปั๊มขึ้นรูปนั้นแสดงถึงเทคโนโลยีแม่พิมพ์ปั๊มขึ้นรูปยานยนต์ในระดับสูงสุด SIKAIDA แม่พิมพ์ปั๊มชิ้นส่วนห้องเครื่องยนต์ยานยนต์ไม่ใช่แม่พิมพ์แบบเดี่ยว แต่เป็นระบบแม่พิมพ์ที่สมบูรณ์ที่ใช้ในการปั๊มโลหะแผ่นลงในโครงหลักและแผงตัวถังของห้องเครื่องยนต์ จากนั้นส่วนประกอบเหล่านี้จะถูกประกอบเข้าในห้องเครื่องโดยการเชื่อมหรือการขันโบลต์

คุณสมบัติผลิตภัณฑ์หลัก

1. ขนาดใหญ่และโครงสร้างที่ซับซ้อน

แม่พิมพ์ปั๊มชิ้นส่วนห้องเครื่องยนต์ยานยนต์มีขนาดใหญ่ (โดยทั่วไปจะยาวกว่า 1.2 เมตรและกว้างกว่า 0.8 เมตร) โดยมีโครงสร้างช่องที่ซับซ้อน พวกเขาต้องการการขึ้นรูปรูยึด เสริมซี่โครง และขอบพับ ซึ่งรวมเอาเวิร์กสเตชั่นหลายตัวเข้าด้วยกัน รวมถึงการวาดแบบลึก การขึ้นรูป การตัดขอบ และการเจาะ

2. ความแม่นยำสูงพิเศษและมีความแข็งแรงสูง

เนื่องจากเป็นส่วนประกอบรับน้ำหนักเพื่อความปลอดภัยที่สำคัญในรถยนต์ ความแม่นยำด้านมิติของชิ้นส่วนที่ประทับจะถูกควบคุมภายใน ±0.05 มม. โดยไม่มีข้อบกพร่องที่พื้นผิว เช่น รอยแตกหรือริ้วรอย เหล็กกล้าแม่พิมพ์คุณภาพสูงและกระบวนการอบชุบด้วยความร้อนที่แม่นยำทำให้แม่พิมพ์มีความแข็งแรงสูง ความแข็งสูง และทนทานต่อการสึกหรอสูง

3. การบูรณาการหลายกระบวนการ

บูรณาการกระบวนการต่างๆ เช่น การวาดแบบลึก การตัดแต่ง การเจาะ การจับเจ่า และการขึ้นรูป โดยใช้โครงสร้างแม่พิมพ์แบบก้าวหน้าหรือแบบต่อเนื่อง สนับสนุนการผลิตจำนวนมากแบบอัตโนมัติ

4. ระบบนำทางและการขนถ่ายที่แม่นยำ

กลไกการนำ การขนถ่าย และการดีดออกที่แม่นยำได้รับการออกแบบสำหรับการตัดส่วนล่างที่ซับซ้อนและมุมลบในชิ้นส่วนที่มีการประทับตรา ช่วยให้มั่นใจได้ถึงการไหลของวัสดุที่สม่ำเสมอและลดข้อบกพร่องในการขึ้นรูป

5. การควบคุมอุณหภูมิและการหล่อลื่น

บางรุ่นมีระบบควบคุมอุณหภูมิความร้อน/ความเย็น และระบบหล่อลื่นประสิทธิภาพสูงเพื่อลดแรงเสียดทาน ยืดอายุแม่พิมพ์ และรับประกันคุณภาพการปั๊มของวัสดุระดับไฮเอนด์

พื้นที่ใช้งาน

1. การผลิตรถยนต์นั่งส่วนบุคคล

ผลิตส่วนประกอบโครงสร้างตัวถังหลัก เช่น แผงกั้นด้านหน้า บังโคลน ไฟร์วอลล์ และแผงฝากระโปรงด้านในและด้านนอก ให้การสนับสนุนและปกป้องโครงสร้าง

2. ยานพาหนะพลังงานใหม่

แม่พิมพ์ปั๊มชิ้นส่วนส่วนเครื่องยนต์ของยานยนต์ได้รับการปรับให้เข้ากับข้อกำหนดในการปรับโครงร่างของห้องเครื่องของรถยนต์พลังงานใหม่ ซึ่งได้รับการปรับให้เหมาะกับวัสดุน้ำหนักเบา เช่น โลหะผสมอลูมิเนียมและเหล็กที่มีความแข็งแรงสูง ซึ่งตรงตามข้อกำหนดด้านความแม่นยำที่สูงขึ้น

3. การผลิตรถยนต์เพื่อการพาณิชย์

ปรับให้เข้ากับข้อกำหนดห้องเครื่องยนต์ที่มีขนาดใหญ่และซับซ้อนมากขึ้นของยานพาหนะเพื่อการพาณิชย์ เช่น รถบรรทุกและรถโดยสาร ซึ่งสามารถรองรับการขึ้นรูปโลหะแผ่นขนาดใหญ่พิเศษที่รับงานหนักได้

กระบวนการผลิต

1. การวิเคราะห์ผลิตภัณฑ์และการออกแบบกระบวนการ

ใช้ซอฟต์แวร์ CAE เช่น AutoForm และ Dynaform สำหรับการประทับตราการวิเคราะห์ความสามารถในการขึ้นรูป คาดการณ์และแก้ไขปัญหาต่างๆ เช่น การแตกร้าวและการย่น และการปรับพารามิเตอร์กระบวนการให้เหมาะสม

2. การออกแบบแม่พิมพ์

แม่พิมพ์ปั๊มชิ้นส่วนส่วนเครื่องยนต์ยานยนต์ได้รับการออกแบบในรูปแบบ 3 มิติเต็มรูปแบบโดยใช้ซอฟต์แวร์ เช่น UG, CATIA และ AutoCAD ปรับแต่งส่วนประกอบแต่ละส่วนเพื่อสร้างความสมดุลระหว่างความแข็งแกร่ง ความแข็งแกร่ง อายุการใช้งาน และประสิทธิภาพการผลิต

3. การเลือกใช้วัสดุ

- วัสดุฐาน: เหล็กโครงสร้างคาร์บอน 45 #, 50 #

- ชิ้นส่วนทำงาน: Cr12MoV, Cr12 และเหล็กกล้าเครื่องมืออื่นๆ สำหรับการผลิตจำนวนมาก สามารถใช้ซีเมนต์คาร์ไบด์ที่เชื่อมด้วยเหล็กหรือวัสดุโลหะผสมผงได้

4. เครื่องจักรกลที่มีความแม่นยำ

- การกลึงหยาบ: การขจัดวัสดุส่วนเกินโดยใช้เครื่องกัดโครงสำหรับตั้งสิ่งของขนาดใหญ่หรือเครื่องแมชชีนนิ่งเซ็นเตอร์

- การตัดเฉือนขั้นสุดท้าย: ศูนย์เครื่องจักรกลซีเอ็นซีที่มีความแม่นยำสูง, EDM ลวดช้า

- การกลึงแบบพิเศษ: การกลึงด้วยไฟฟ้าของพื้นผิวที่ซับซ้อน ขัดให้ Ra≤0.4μm

- การรักษาความร้อน: การชุบแข็ง การแบ่งเบาบรรเทา ไนไตรดิ้ง ฯลฯ เพื่อปรับปรุงความแข็งและความต้านทานการสึกหรอ

5. การประกอบและแม่พิมพ์ทดลอง T0

หลังจากประกอบแล้ว แม่พิมพ์จะถูกติดตั้งบนอุปกรณ์ปั๊มขึ้นรูปเพื่อทดลองปั้น โดยปรับพารามิเตอร์ต่างๆ เช่น แรงกดและระยะชักจนกว่าชิ้นส่วนที่ประทับจะเป็นไปตามมาตรฐาน

แนวโน้มการพัฒนา

1. การขึ้นรูปแบบบูรณาการขนาดใหญ่พิเศษ: สามารถใช้ได้กับอุปกรณ์ปั๊มขนาด 2,000 ตันขึ้นไป ช่วยลดจำนวนชิ้นส่วนและกระบวนการเชื่อม

2. การขึ้นรูปวัสดุน้ำหนักเบา: ปรับให้เหมาะกับวัสดุ เช่น อลูมิเนียมอัลลอยด์และเหล็กที่มีความแข็งแรงสูง เพื่อปรับปรุงปัญหาการสปริงกลับ

3. การผลิตอัจฉริยะและการเปลี่ยนผ่านสู่ดิจิทัล: บูรณาการการวิเคราะห์ CAE, การพิมพ์ 3 มิติ, Digital Twins และเทคโนโลยีอื่นๆ เพื่อลดวงจรการพัฒนาให้สั้นลง

4. การผลิตอัตโนมัติแบบหลายสถานี: บรรลุระบบอัตโนมัติเต็มรูปแบบตั้งแต่อินพุตโลหะแผ่นไปจนถึงเอาต์พุตผลิตภัณฑ์สำเร็จรูป ปรับปรุงประสิทธิภาพและความสม่ำเสมอ

คำถามที่พบบ่อย

คำถามที่ 1: โดยทั่วไปจะใช้วัสดุอะไรบ้างในแม่พิมพ์ปั๊มชิ้นส่วนห้องเครื่องยนต์ยานยนต์

A1: โดยทั่วไปฐานแม่พิมพ์จะใช้เหล็กโครงสร้างคาร์บอนคุณภาพสูง (เช่น 45#, 50#) ในขณะที่ชิ้นงานใช้เหล็กกล้าเครื่องมือโครเมียมสูงคาร์บอนสูง (เช่น Cr12MoV, Cr12) เหล็กความเร็วสูง (เช่น W6Mo5Cr4V2) หรือซีเมนต์คาร์ไบด์ สำหรับการผลิตจำนวนมาก สามารถใช้วัสดุโลหะผสมซีเมนต์คาร์ไบด์หรือผงโลหะเพื่อให้แน่ใจว่าแม่พิมพ์มีความแข็งแรงสูง ความแข็งสูง และทนต่อการสึกหรอสูง

คำถามที่ 2: วงจรการผลิตแม่พิมพ์ปั๊มชิ้นส่วนห้องเครื่องยนต์ยานยนต์ใช้เวลานานเท่าใด

A2: การปั๊มแม่พิมพ์สำหรับชิ้นส่วนห้องเครื่องยนต์ของยานยนต์ถือเป็นสุดยอดของเทคโนโลยี ประสบการณ์ และงานฝีมือ วงจรการพัฒนาของพวกเขานั้นยาวนาน (โดยทั่วไปคือ 8-15 เดือน) และมีค่าใช้จ่ายสูง (สูงถึงหลายล้านหยวน) ทำให้สิ่งเหล่านี้เป็นตัวบ่งชี้ที่สำคัญถึงความแข็งแกร่งโดยรวมของบริษัทผลิตแม่พิมพ์ ยิ่งความซับซ้อนสูง วงจรก็จะยิ่งนานขึ้น ด้วยการประยุกต์ใช้การผลิตอัจฉริยะและเทคโนโลยีดิจิทัล วงจรการพัฒนาจึงค่อยๆ สั้นลง
