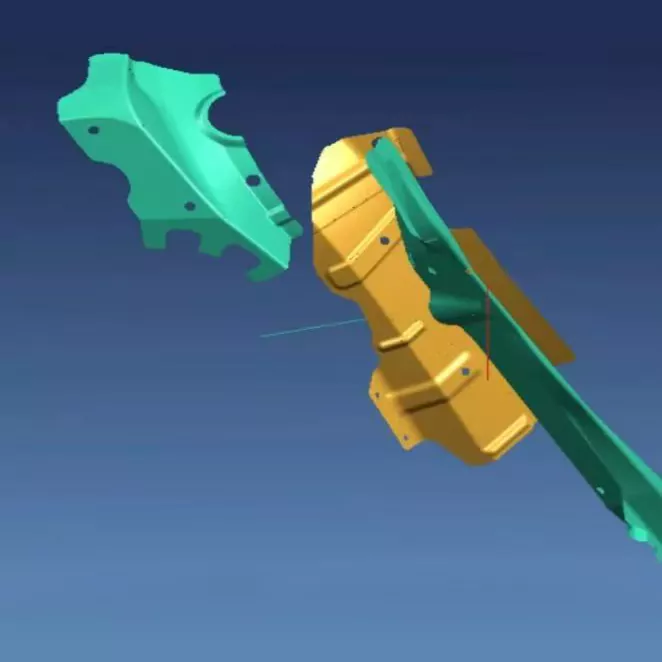

แม่พิมพ์ปั๊มแผ่นเสริมแรงขนาดเล็กสำหรับยานยนต์

SIKAIDA Automotive Small Reinforcing Plate Stamping Dies เป็นอุปกรณ์ที่มีความแม่นยำสูง ทนทานสูง ออกแบบมาโดยเฉพาะสำหรับชิ้นส่วนแผ่นเสริมตัวถังรถยนต์ พวกเขาผสมผสานเทคโนโลยีการปั๊มขั้นสูงและการออกแบบที่แม่นยำเพื่อตอบสนองความต้องการที่เข้มงวดของอุตสาหกรรมยานยนต์ ในฐานะโรงงานมืออาชีพ SIKAIDA ควบคุมคุณภาพการผลิตอย่างเข้มงวดเพื่อให้มั่นใจถึงประสิทธิภาพของแม่พิมพ์ที่มั่นคงและอายุการใช้งานที่ยาวนาน

คุณสมบัติผลิตภัณฑ์หลัก:

1. การขึ้นรูปที่มีความแม่นยำสูงและการขึ้นรูปที่ซับซ้อน: แม่พิมพ์ปั๊มแผ่นเสริมแรงขนาดเล็กสำหรับยานยนต์มีรูปร่างที่ซับซ้อน SIKAIDA ใช้ซอฟต์แวร์ระดับมืออาชีพสำหรับการคำนวณที่แม่นยำเพื่อให้แน่ใจว่าความแม่นยำของมิติของชิ้นส่วนได้รับการควบคุมภายใน ±0.1 มม. ซึ่งตรงตามข้อกำหนดของชิ้นส่วนตัวถังรถยนต์

2. ความแข็งแรงและความทนทานสูง: โพรงและแกนของแม่พิมพ์ปั๊มเพลทเสริมแรงขนาดเล็กสำหรับยานยนต์ทำจากเหล็กกล้าแม่พิมพ์ที่มีความแข็งสูง เช่น SKD11 และ Cr12MoV ซึ่งมีความแข็ง HRC48-52 หลังจากการอบชุบด้วยความร้อน อายุการใช้งานเกิน 500,000 รอบ ซึ่งช่วยลดต้นทุนการเปลี่ยนของลูกค้า

3. การออกแบบบูรณาการหลายกระบวนการ: การบูรณาการกลไกหลายตัวช่วยให้สามารถขึ้นรูปคอมโพสิตได้หลายกระบวนการ รวมถึงการปั๊มและการดัด การประมวลผลชิ้นส่วนเสร็จสมบูรณ์ในขั้นตอนเดียว ปรับปรุงประสิทธิภาพและลดต้นทุน

4. ระบบนำทางและปรับสมดุลที่แม่นยำ: ติดตั้งอุปกรณ์นำทางและบัฟเฟอร์ที่มีความแม่นยำ ช่วยให้มั่นใจในการจัดตำแหน่งแม่พิมพ์บนและล่างอย่างแม่นยำ ลดการสึกหรอ และปรับปรุงเสถียรภาพคุณภาพของผลิตภัณฑ์

5. การซ้อนและการเพิ่มประสิทธิภาพอัจฉริยะ: เมื่อรวมกับซอฟต์แวร์ CAE เพื่อเพิ่มประสิทธิภาพการซ้อน การใช้วัสดุจะมากกว่า 85% ลดข้อบกพร่องในการขึ้นรูปและให้ผลผลิตสูง

การใช้งานผลิตภัณฑ์

1. ระบบเสริมแผงประตู: เพิ่มความแข็งแรงของประตู ทนต่อแรงกระแทก และปกป้องความปลอดภัยของผู้โดยสาร

2. โครงสร้างเสริมความแข็งแรงของพื้น: ปรับปรุงความแข็งแกร่งของร่างกายและรับประกันความเสถียรในการขับขี่

3. ส่วนประกอบเสริมเสา: ปรับการถ่ายโอนพลังงานการชนให้เหมาะสมและลดการเสียรูปของร่างกาย

4. กรอบแผงหน้าปัด: รองรับแผงหน้าปัดและรับประกันความแม่นยำในการติดตั้ง

5. โครงเสริมเบาะนั่ง: ปรับปรุงความมั่นคงของเบาะนั่งและความสามารถในการป้องกันการชน

กระบวนการผลิต

1. การออกแบบและวิเคราะห์ผลิตภัณฑ์

แม่พิมพ์ปั๊มเพลทเสริมแรงขนาดเล็กสำหรับยานยนต์ใช้ซอฟต์แวร์ระดับมืออาชีพสำหรับการวิเคราะห์ความสามารถในการขึ้นรูปและการเพิ่มประสิทธิภาพกระบวนการ คาดการณ์และแก้ไขปัญหาการขึ้นรูปเพื่อกำหนดแนวทางแก้ไขที่เหมาะสมที่สุด

2. การออกแบบโครงสร้างแม่พิมพ์

กระบวนการออกแบบทั้งหมดเสร็จสิ้นโดยใช้ซอฟต์แวร์การออกแบบ 3D เพื่อให้มั่นใจว่ามีโครงสร้างแม่พิมพ์ที่เหมาะสมและการบำรุงรักษาที่สะดวก

3. การเลือกและการเตรียมวัสดุ

- ชิ้นส่วนการทำงาน: เลือกเหล็กกล้าแม่พิมพ์ความแข็งสูงเพื่อให้มั่นใจถึงความทนทานต่อการสึกหรอและทนต่อแรงกระแทก

- โครงแม่พิมพ์: ใช้เหล็กโครงสร้างหลังการอบชุบเพื่อให้มั่นใจในเสถียรภาพของโครงสร้าง

- ชิ้นส่วนมาตรฐาน: ใช้เหล็กแบริ่งเพื่อความแม่นยำและความทนทาน

4. กระบวนการตัดเฉือนที่มีความแม่นยำ

- การกลึงหยาบ: เครื่องกัดโครงสำหรับตั้งสิ่งของใช้ในการตัดเฉือนพื้นผิวฐานและช่อง โดยเหลือเผื่อไว้สำหรับการเก็บผิวละเอียด

- การตัดเฉือนขั้นสุดท้าย: การตัดเฉือน CNC การตัดลวด และกระบวนการอื่นๆ ถูกนำมาใช้เพื่อให้แน่ใจว่าความแม่นยำและความหยาบของพื้นผิวเป็นไปตามมาตรฐาน

- การรักษาพื้นผิว: ใช้ไนไตรดิ้ง การเคลือบ และกระบวนการอื่นๆ เพื่อปรับปรุงความแข็งและความทนทานต่อการสึกหรอ เพื่อให้มั่นใจในคุณภาพ

5. การประกอบและการดีบัก

หลังจากประกอบอย่างแม่นยำแล้ว แม่พิมพ์จะถูกทดสอบบนเครื่อง มีการตรวจสอบชิ้นแรกและทดลองผลิตเป็นชุดเพื่อให้มั่นใจถึงความเสถียรและความน่าเชื่อถือของแม่พิมพ์

แนวโน้มการพัฒนา

1. การบูรณาการน้ำหนักเบาและมีความแข็งแรงสูง: ปรับให้เข้ากับวัสดุใหม่เพื่อให้ได้การขึ้นรูปโครงสร้างที่ซับซ้อนแบบบูรณาการ

2. ความแม่นยำและความชาญฉลาด: การพัฒนาไปสู่ความแม่นยำระดับไมครอน โดยผสานรวมฟังก์ชันการตรวจสอบอัจฉริยะและการเพิ่มประสิทธิภาพด้วยตนเอง

3. การเปลี่ยนแม่พิมพ์อย่างรวดเร็วและความยืดหยุ่น: ใช้กลไกการเปลี่ยนแม่พิมพ์อย่างรวดเร็ว เวลาเปลี่ยนแม่พิมพ์ ≤ 15 นาที

4. Digitalization และ Virtual Debugging: ผสมผสานเทคโนโลยี Digital Twin เพื่อลดวงจรการพัฒนาลงมากกว่า 30%

5. การผลิตที่เป็นมิตรต่อสิ่งแวดล้อม: การใช้วัสดุที่เป็นมิตรต่อสิ่งแวดล้อมและการออกแบบที่ประหยัดพลังงาน ทำให้แม่พิมพ์สามารถรีไซเคิลได้อย่างเต็มที่

คำถามที่พบบ่อย

คำถามที่ 1: โดยทั่วไปจะใช้วัสดุใดในแม่พิมพ์ปั๊มเพลทเสริมแรงขนาดเล็กสำหรับยานยนต์

A1: ชิ้นส่วนที่ใช้งานส่วนใหญ่จะใช้เหล็กกล้าแม่พิมพ์ที่มีความแข็งสูง เช่น SKD11, Cr12MoV และ DC53 โครงแม่พิมพ์ใช้เหล็กโครงสร้างเช่นเหล็ก 45 และ Q235 ชิ้นส่วนมาตรฐาน เช่น เสานำทางและบูชไกด์ใช้เหล็กลูกปืน GCr15 เพื่อให้มั่นใจถึงความแข็งแรง ความแข็ง และความทนทานของแม่พิมพ์

คำถามที่ 2: วงจรการผลิตแม่พิมพ์แผ่นเสริมแรงขนาดเล็กสำหรับยานยนต์ใช้เวลานานเท่าใด

A2: โดยทั่วไปแล้ววงจรการผลิตจะใช้เวลา 8-16 สัปดาห์ ขึ้นอยู่กับความซับซ้อนและความแม่นยำของแม่พิมพ์ แม่พิมพ์ธรรมดาใช้เวลาประมาณ 8 สัปดาห์ แม่พิมพ์ที่มีความซับซ้อนปานกลางประมาณ 12 สัปดาห์ และแม่พิมพ์ที่ซับซ้อนที่มีความแม่นยำสูงอาจต้องใช้เวลามากกว่า 16 สัปดาห์ วงจรเฉพาะขึ้นอยู่กับการออกแบบผลิตภัณฑ์ เทคโนโลยีการประมวลผล และเวลาในการแก้ไขจุดบกพร่อง

Q3: แม่พิมพ์ปั๊มเพลทเสริมแรงขนาดเล็กสำหรับยานยนต์มีอายุการใช้งานเท่าใด

A3: ภายใต้สภาวะการใช้งานปกติและการบำรุงรักษา อายุการใช้งานของแม่พิมพ์ปั๊มเพลทเสริมแรงขนาดเล็กสามารถเข้าถึงได้มากกว่า 500,000 รอบ ด้วยการเลือกใช้วัสดุคุณภาพสูง การรักษาความร้อนที่เหมาะสม และการตัดเฉือนที่มีความแม่นยำ อายุการใช้งานของแม่พิมพ์บางตัวจึงสูงถึง 1 ล้านรอบ การบำรุงรักษาอย่างสม่ำเสมอและการจัดเก็บที่เหมาะสมสามารถยืดอายุการใช้งานของแม่พิมพ์ได้อย่างมาก

Q4: จะมั่นใจในความแม่นยำของผลิตภัณฑ์ที่ประทับตราได้อย่างไร?

A4: ด้วยการปรับพารามิเตอร์กระบวนการให้เหมาะสมผ่านการวิเคราะห์ CAE การใช้ระบบนำทางที่มีความแม่นยำสูง การควบคุมการสปริงกลับของวัสดุ และการตรวจสอบและรักษาความแม่นยำของแม่พิมพ์อย่างสม่ำเสมอ ทำให้สามารถควบคุมความแม่นยำด้านมิติของผลิตภัณฑ์ได้ภายใน ±0.1 มม. ทำให้มั่นใจได้ถึงคุณภาพของผลิตภัณฑ์ที่มั่นคงและเชื่อถือได้
