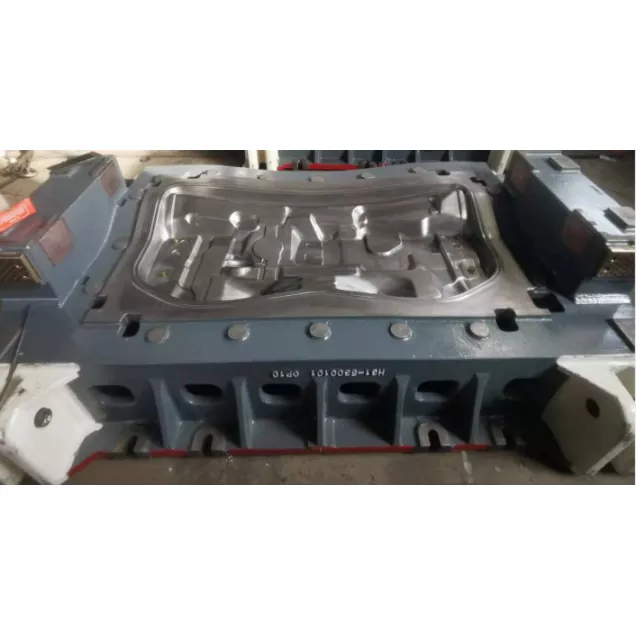

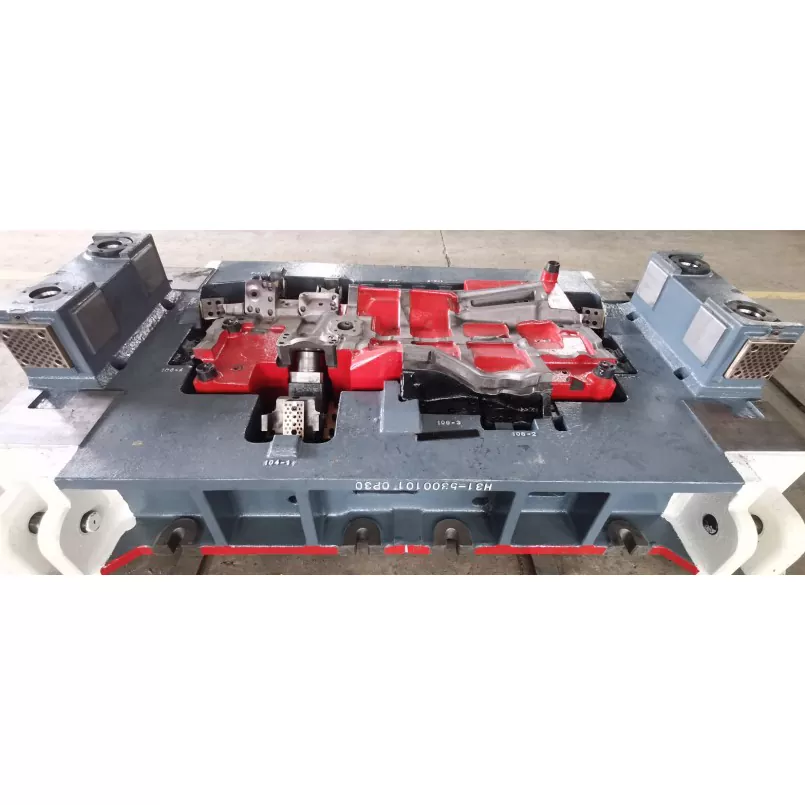

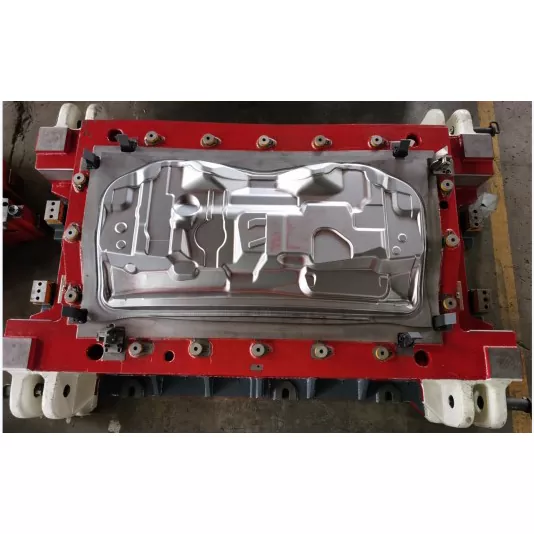

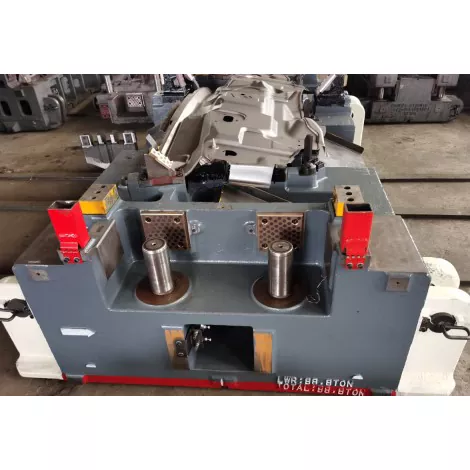

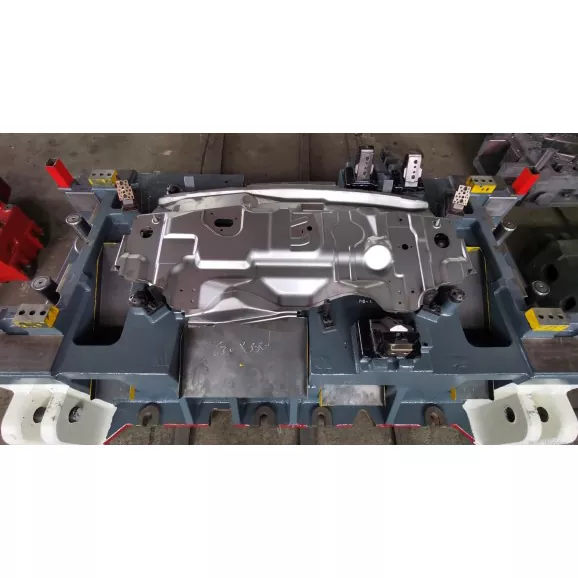

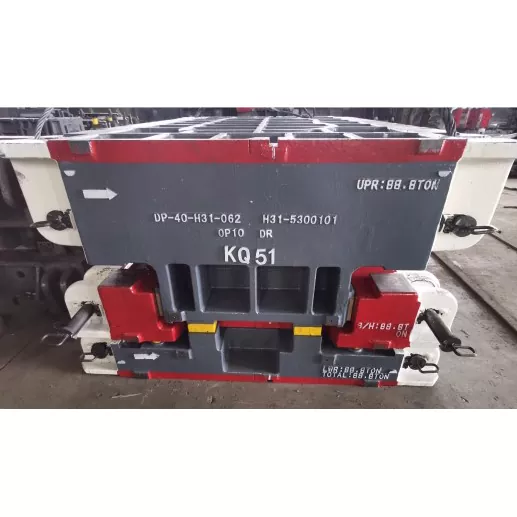

แม่พิมพ์ปั๊มประกอบแผงด้านหน้ารถยนต์

SIKAIDA แม่พิมพ์ปั๊มส่วนประกอบแผงด้านหน้าสำหรับยานยนต์ได้รับการพัฒนาโดยหน่วยงานอิสระที่มีความแม่นยำสูง เหมาะสำหรับการผลิตชิ้นส่วนแผงด้านหน้าจำนวนมาก เพื่อตอบสนองโครงสร้างที่ซับซ้อนและความต้องการสูงของการประกอบแผงด้านหน้า (แผงตัวถังขนาดใหญ่) แม่พิมพ์จึงผสานรวมเทคโนโลยีขั้นสูงเพื่อแก้ปัญหาความท้าทายในการผลิตที่สำคัญ โรงงานมีอุปกรณ์ระดับมืออาชีพและทีมงานเฉพาะเพื่อให้แน่ใจว่าคุณภาพของแม่พิมพ์เป็นไปตามมาตรฐาน

รายละเอียดสินค้า

1. การขึ้นรูปโครงสร้างแผงตัวถังขนาดใหญ่

การควบคุมการไหลของวัสดุและการยืดที่แม่นยำความแม่นยำมิติที่สำคัญภายใน± 0.1 มม. ข้อผิดพลาดความเรียบ ≤0.15 มม. / ม. พื้นที่การวาดลึกใช้การขึ้นรูปแบบหลายรอบเพื่อหลีกเลี่ยงข้อบกพร่องของวัสดุและปรับปรุงผลผลิต

2. เทคโนโลยีการขึ้นรูปพื้นผิวโค้งที่ซับซ้อน

แม่พิมพ์ปั๊มประกอบแผงด้านหน้าของยานยนต์ใช้การขึ้นรูปไฮเปอร์โบลอยด์และโครงสร้างโปรไฟล์ที่ปรับได้ เมื่อใช้ร่วมกับการวิเคราะห์ CAE และการปรับกระบวนการให้เหมาะสม จะช่วยแก้ปัญหาต่างๆ เช่น การย่นและการแตกร้าว ทำให้ได้รับความแม่นยำของพื้นผิวภายใน ±0.05 มม. ทำให้มั่นใจได้ถึงความเข้ากันได้กับส่วนประกอบที่อยู่ติดกัน

3. การออกแบบคานเสริมแรงแบบรวม

แผงด้านหน้าและคานเสริมถูกบูรณาการโดยใช้เทคโนโลยีช่องแยก ปรับให้เข้ากับวัสดุที่มีความแข็งแรงสูง และรับประกันความแม่นยำทางเรขาคณิตของคานเสริม (ความตรง ≤0.1มม./ม. ความขนาน ≤0.15มม.)

4. การขึ้นรูปแบบผสมผสานหลายองค์ประกอบ

มีการบูรณาการกระบวนการต่างๆ เข้าด้วยกัน ทำให้การขึ้นรูปหลายองค์ประกอบเสร็จสิ้นในการปั๊มขึ้นรูปครั้งเดียว การออกแบบแบบโมดูลาร์และการเปลี่ยนแม่พิมพ์อย่างรวดเร็วปรับให้เข้ากับการผลิตที่มีข้อกำหนดหลายแบบ ทำให้ได้อัตราการใช้วัสดุ ≥80% และปรับปรุงประสิทธิภาพการผลิต

5. ประสิทธิภาพความแม่นยำและความปลอดภัยสูง

คำแนะนำที่มีความแม่นยำสูงและการควบคุมการป้อนกลับแรงดันช่วยให้มั่นใจถึงความแม่นยำของรูวิกฤติภายใน ± 0.05 มม. การออกแบบโครงสร้างที่ได้รับการปรับให้เหมาะสมช่วยให้มั่นใจได้ถึงการเสียรูปที่ออกแบบมาในระหว่างการชน รับประกันความปลอดภัยของผู้โดยสาร

6. การควบคุมและการเพิ่มประสิทธิภาพกระบวนการอัจฉริยะ

แม่พิมพ์ปั๊มชิ้นส่วนแผงด้านหน้าของยานยนต์ใช้ซอฟต์แวร์ CAE เพื่อการออกแบบที่ดีที่สุด โดยใช้การควบคุมแบบสามวงและระบบตรวจสอบอัจฉริยะเพื่อตรวจสอบสถานะการขึ้นรูปแบบเรียลไทม์ เพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ที่มั่นคง

คุณสมบัติผลิตภัณฑ์และการใช้งาน

1. ยานพาหนะโดยสาร: รับประกันความแข็งแกร่งของร่างกายและความปลอดภัยในการชน เป็นไปตามข้อกำหนดการปิดผนึกภายนอก

2. ยานพาหนะเพื่อการพาณิชย์: ทนทานต่อแรงกระแทกหนักทำให้มั่นใจในความน่าเชื่อถือและความทนทานของโครงสร้าง

3. รถ SUV/รถออฟโรด: ปรับให้เข้ากับห้องเครื่องขนาดใหญ่ เพิ่มการป้องกันด้านหน้า

4. ยานพาหนะไฟฟ้า: ปรับให้เข้ากับความต้องการพิเศษ เช่น ชุดแบตเตอรี่และท่อระบายความร้อน ขณะเดียวกันก็คำนึงถึงการออกแบบที่มีน้ำหนักเบาด้วย

5. รถแข่ง/รถสมรรถนะสูง: ตรงตามข้อกำหนดตามหลักอากาศพลศาสตร์ น้ำหนักเบา และมีความแข็งแกร่งสูง

6. รถบรรทุก/รถบัส: ปรับให้เข้ากับยานพาหนะขนาดใหญ่ เพื่อให้มั่นใจถึงความสามารถในการรับน้ำหนักและความปลอดภัยในการชน

บทนำกระบวนการผลิต

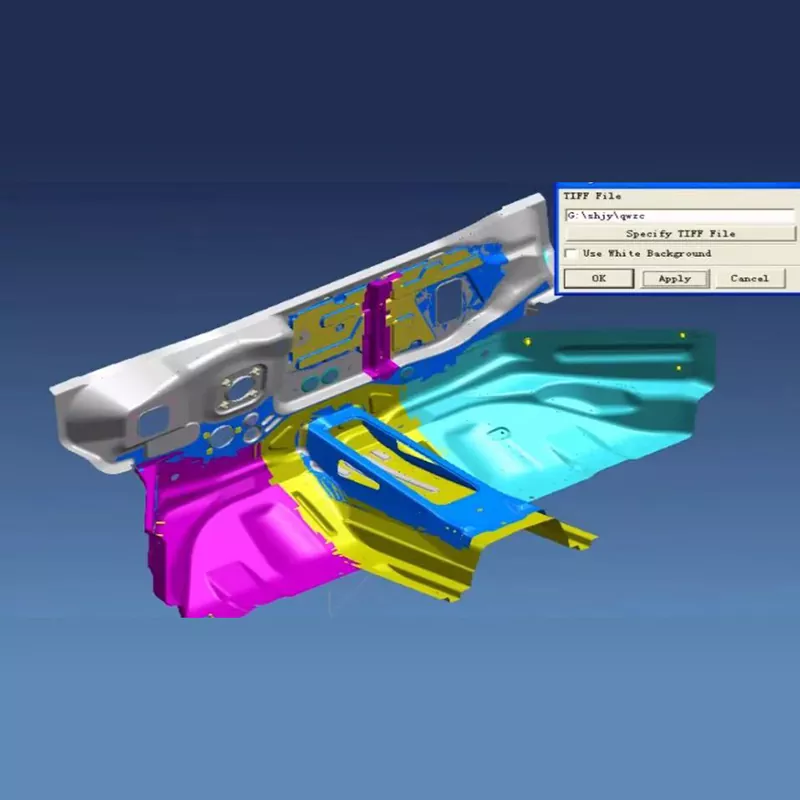

1. การออกแบบและวิเคราะห์ผลิตภัณฑ์

ซอฟต์แวร์ระดับมืออาชีพใช้สำหรับการวิเคราะห์ความสามารถในการขึ้นรูปและการเพิ่มประสิทธิภาพกระบวนการเพื่อกำหนดพารามิเตอร์ที่เหมาะสมที่สุด สร้างสมดุลด้านความปลอดภัย และความแม่นยำในการประกอบ

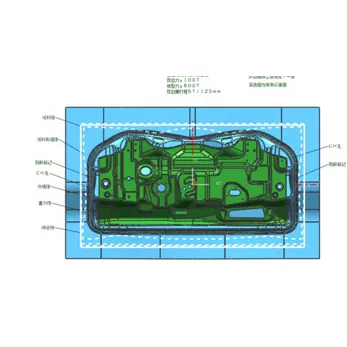

2. การออกแบบโครงสร้างแม่พิมพ์

การออกแบบ 3D เต็มรูปแบบ โครงสร้างโมดูลาร์ การบำรุงรักษาง่าย ปรับให้เข้ากับการผลิตแบบอัตโนมัติและการทำงานของหุ่นยนต์ได้

3. การเลือกและการเตรียมวัสดุ

- ชิ้นส่วนการทำงาน: เลือกใช้เหล็กกล้าแม่พิมพ์ที่มีความแข็งสูง พร้อมด้วยโลหะผสมพิเศษที่ใช้ในพื้นที่เจาะลึก

- ฐานแม่พิมพ์/ชิ้นส่วนมาตรฐาน: เลือกใช้เหล็กคุณภาพสูงเพื่อให้มั่นใจถึงความแข็งแกร่งและความแม่นยำ

- การรักษาพื้นผิว: ไนไตรดิ้ง, ชุบฮาร์ดโครม ฯลฯ เพื่อลดแรงเสียดทานและการยึดเกาะ

4. กระบวนการตัดเฉือนที่มีความแม่นยำ

การกลึงหยาบช่วยให้สามารถเก็บค่าเผื่อการตัดเฉือนขั้นสุดท้ายได้ การตกแต่งขั้นสุดท้ายทำได้โดยใช้อุปกรณ์ระดับไฮเอนด์ โดยได้ความหยาบของพื้นผิว Ra0.2 ความแม่นยำของตำแหน่งรูที่ ±0.01 มม. และความแข็ง ≥HV950 หลังจากการเสริมความแข็งแรงของพื้นผิว

5. การประกอบและการดีบัก

การประกอบที่แม่นยำ การดีบักพารามิเตอร์บนเครื่องจักร การตรวจสอบชิ้นแรก และการผลิตแบบทดลองเป็นชุด ช่วยให้มั่นใจได้ถึงความเสถียรและความน่าเชื่อถือของแม่พิมพ์

แนวโน้มการพัฒนา

1. น้ำหนักเบาและมีความแข็งแรงสูง: การปรับให้เข้ากับวัสดุใหม่และใช้กระบวนการขั้นสูง สร้างความสมดุลระหว่างน้ำหนักเบาและความปลอดภัย

2. การเพิ่มประสิทธิภาพความแม่นยำและความปลอดภัย: การพัฒนาสู่ความแม่นยำระดับไมครอน เสริมสร้างการตรวจจับออนไลน์และการเพิ่มประสิทธิภาพการชน

3. การผลิตที่ยืดหยุ่น: การเปลี่ยนแม่พิมพ์อย่างรวดเร็ว (≤15นาที) ปรับให้เข้ากับการผลิตชุดเล็กได้หลากหลาย

4. Digital Debugging: ผสมผสาน Digital Twins เพื่อลดระยะเวลาการพัฒนาลงมากกว่า 30%

5. การผลิตสีเขียว: เป็นมิตรกับสิ่งแวดล้อมและประหยัดพลังงาน ปรับให้เข้ากับความต้องการของยานยนต์พลังงานใหม่

คำถามที่พบบ่อย

คำถามที่ 1: วัสดุใดบ้างที่มักใช้ในการทำแม่พิมพ์ปั๊มชิ้นส่วนแผงด้านหน้าของยานยนต์

A1: ชิ้นส่วนที่ใช้งานส่วนใหญ่ใช้เหล็กกล้าแม่พิมพ์ที่มีความแข็งสูง เช่น SKD11, Cr12MoV และ DC53 สำหรับชิ้นส่วนขึ้นรูปลึกและพื้นที่ขึ้นรูปลำแสงเสริมแรง จะใช้เหล็กความเร็วสูงโลหะผสมผงหรือซีเมนต์คาร์ไบด์ โครงแม่พิมพ์ใช้เหล็กโครงสร้างเช่นเหล็ก 45 และ Q235 และชิ้นส่วนมาตรฐาน เช่น เสานำทางและปลอกไกด์ใช้เหล็กแบริ่ง GCr15 สำหรับพื้นผิวการขึ้นรูปโค้งที่มีความต้องการสูง บางครั้งจะใช้วัสดุเคลือบเซรามิกหรือเพชรเพื่อให้มั่นใจถึงความทนทานต่อการสึกหรอและอายุการใช้งานของแม่พิมพ์

คำถามที่ 2: วงจรการผลิตแม่พิมพ์ประกอบแผงด้านหน้าของรถยนต์ใช้เวลานานเท่าใด

A2: โดยทั่วไปแล้ววงจรการผลิตจะใช้เวลา 16-24 สัปดาห์ ขึ้นอยู่กับข้อกำหนดด้านความซับซ้อนและความแม่นยำของแผงด้านหน้า แม่พิมพ์ประกอบแผงด้านหน้าแบบมาตรฐานใช้เวลาประมาณ 16 สัปดาห์ แม่พิมพ์ประกอบแผงด้านหน้าแบบโค้งที่ซับซ้อนใช้เวลา 20 สัปดาห์ และแม่พิมพ์ประกอบแผงด้านหน้าขนาดใหญ่พิเศษหรือน้ำหนักเบาอาจต้องใช้เวลามากกว่า 24 สัปดาห์ วงจรเฉพาะขึ้นอยู่กับความซับซ้อนของโครงสร้างแผงด้านหน้า ความยากในการขึ้นรูปพื้นผิวโค้ง และข้อกำหนดด้านประสิทธิภาพด้านความปลอดภัยในการชน

Q3: อายุการใช้งานของแม่พิมพ์คือเท่าไร?

A3: ภายใต้สภาวะการใช้งานและการบำรุงรักษาปกติ อายุการใช้งานของแม่พิมพ์ปั๊มประกอบแผงด้านหน้าสามารถเข้าถึงได้มากกว่า 300,000 รอบ ด้วยการเลือกใช้วัสดุคุณภาพสูง การรักษาความร้อนที่เหมาะสม และการตัดเฉือนที่มีความแม่นยำ อายุการใช้งานของแม่พิมพ์บางชนิดจึงสูงถึง 500,000 รอบ พื้นที่ที่มีการสึกหรอสูง เช่น พื้นที่การขึ้นรูปที่ดึงลึก พื้นผิวการขึ้นรูปคานเสริมแรง และพื้นผิวโค้ง จำเป็นต้องมีการบำรุงรักษาและการเปลี่ยนเป็นประจำเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์และความเสถียรของการขึ้นรูป

คำถามที่ 4: ประสิทธิภาพด้านความแม่นยำและความปลอดภัยของชุดแผงด้านหน้ามีการรับประกันอย่างไร

A4: ด้วยการปรับพารามิเตอร์กระบวนการขึ้นรูปให้เหมาะสมผ่านการวิเคราะห์ CAE โดยใช้ระบบนำทางที่มีความแม่นยำสูง การควบคุมการสปริงกลับของวัสดุและการกระจายความหนา และตรวจสอบและรักษาความแม่นยำของแม่พิมพ์อย่างสม่ำเสมอ ความแม่นยำของมิติของส่วนประกอบแผงด้านหน้าสามารถควบคุมได้ภายใน ±0.1 มม. และความเรียบของพื้นผิวผสมพันธุ์สามารถเข้าถึงได้ภายใน 0.15 มม./ม. ในขณะเดียวกัน การออกแบบโครงสร้างที่เหมาะสมและกระบวนการบำบัดความร้อนทำให้มั่นใจได้ว่าชุดแผงด้านหน้ามีความแข็งแรงของโครงสร้างเพียงพอและประสิทธิภาพด้านความปลอดภัยจากการชนกัน

คำถามที่ 5: อะไรคือจุดควบคุมที่สำคัญในกระบวนการผลิตของแม่พิมพ์ปั๊มชิ้นส่วนแผงด้านหน้าของยานยนต์

A5: จุดควบคุมที่สำคัญในการผลิตแม่พิมพ์ประกอบแผงด้านหน้า ได้แก่: 1 การตัดเฉือนโปรไฟล์พื้นผิวฝาครอบขนาดใหญ่อย่างแม่นยำเพื่อให้มั่นใจถึงความเรียบและความแม่นยำของพื้นผิว 2 การเสริมสร้างคุณภาพการขึ้นรูปของโครงสร้างคานเพื่อให้แน่ใจว่าตำแหน่งและความแข็งแรง 3 การควบคุมการไหลของวัสดุของพื้นผิวโค้งที่ซับซ้อนเพื่อหลีกเลี่ยงการเกิดข้อบกพร่อง ④ การกลึงรูยึดอย่างแม่นยำเพื่อให้แน่ใจว่าการประกอบมีความแม่นยำ ⑤ กระบวนการอบชุบด้วยความร้อนเพื่อให้มั่นใจถึงความแข็งและความเหนียว จุดควบคุมแต่ละจุดต้องมีการตรวจสอบคุณภาพอย่างเข้มงวดและการควบคุมกระบวนการ โดยเฉพาะอย่างยิ่งการควบคุมที่แม่นยำของการขึ้นรูปฝาครอบขนาดใหญ่และโครงสร้างพื้นผิวโค้งที่ซับซ้อน
