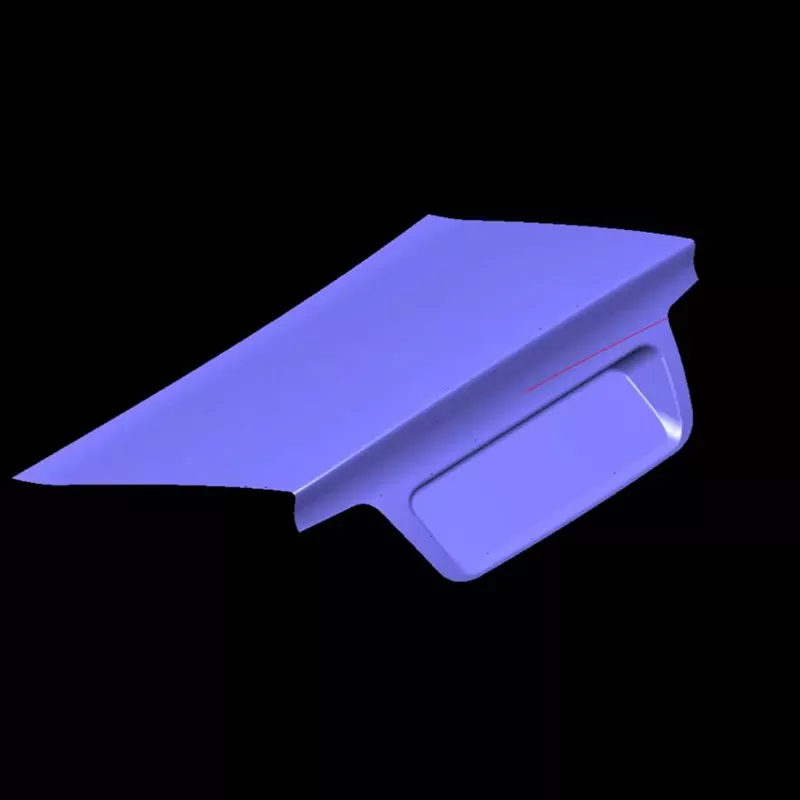

แม่พิมพ์ปั๊มฝากระโปรงท้ายรถยนต์

แม่พิมพ์ปั๊มฝากระโปรงหลังสำหรับยานยนต์ของ SIKAIDA เป็นอุปกรณ์ขนาดใหญ่ที่มีความแม่นยำสูง ซึ่งได้รับการออกแบบมาโดยเฉพาะสำหรับการผลิตส่วนประกอบแผงด้านนอกของฝากระโปรงหลังที่เป็นโลหะ โดยใช้วัสดุต่างๆ เช่น เหล็กรีดเย็นและโลหะผสมอะลูมิเนียม ทำให้เกิดพื้นผิวโค้งที่ซับซ้อนผ่านกระบวนการปั๊มขึ้นรูปขั้นสูง ผสมผสานเทคโนโลยีจากหลายสาขาวิชา และแสดงให้เห็นถึงความสามารถในการผลิตระดับมืออาชีพของ SIKAIDA

คุณสมบัติผลิตภัณฑ์หลัก:

1. การขึ้นรูปพื้นผิวโค้งขนาดใหญ่: เหมาะสำหรับแผงด้านนอกของฝากระโปรงหลังที่มีโค้งคู่ที่ซับซ้อนซึ่งมีขนาดเกิน 800 มม. × 600 มม. ซึ่งสร้างขึ้นในกระบวนการปั๊มขึ้นรูปครั้งเดียว พร้อมการควบคุมความโค้งที่แม่นยำและค่าเผื่อการไหลของวัสดุ เพื่อหลีกเลี่ยงข้อบกพร่อง เช่น รอยแตกและริ้วรอย

2. ข้อกำหนดความแม่นยำสูงและความมันวาวสูง: พื้นผิวได้รับการขัดเงาเหมือนกระจก (Ra≤0.4μm) ปราศจากรอยขีดข่วนและรอยบุบ การควบคุมพารามิเตอร์การปั๊มอย่างเข้มงวดช่วยให้มั่นใจได้ถึงผิวสำเร็จที่ไร้ที่ติ เป็นไปตามมาตรฐานรูปลักษณ์ระดับยานยนต์

3. ความสามารถในการปรับตัวให้เข้ากับโครงสร้างทางเรขาคณิตที่ซับซ้อน: แม่พิมพ์ปั๊มแผงด้านนอกฝากระโปรงหลังสำหรับยานยนต์ของเราปรับให้เข้ากับคุณสมบัติทางเรขาคณิตต่างๆ ของแผงด้านนอกของลำตัว พร้อมด้วยพื้นผิวเสริมของกระบวนการที่ได้รับการปรับปรุง ซี่โครงดึง และระบบระบายอากาศเพื่อให้แน่ใจว่ามีการขึ้นรูปที่สม่ำเสมอในทุกส่วน

4. ระบบนำทางและปรับสมดุลที่แม่นยำ: ติดตั้งอุปกรณ์นำทางและปรับสมดุลที่มีความแม่นยำสูง ความร่วมแกนของแม่พิมพ์บนและล่างคือ ≤0.02 มม. ทำให้มั่นใจได้ถึงระยะห่างในการปั๊มที่สม่ำเสมอและป้องกันเสี้ยนและความบางที่มากเกินไปในชิ้นส่วน

5. ระบบหล่อลื่นและถอดแบบขั้นสูง: ระบบหล่อลื่นแบบรวมศูนย์ช่วยลดแรงเสียดทานและการสึกหรอ กลไกการขึ้นรูปด้วยลมและไฮดรอลิกช่วยให้การขึ้นรูปเป็นไปอย่างราบรื่นโดยไม่มีการเสียรูปหรือรอยขีดข่วน

สถานการณ์การใช้งานผลิตภัณฑ์

เหมาะสำหรับการผลิตฝากระโปรงหลังสำหรับรถยนต์นั่งส่วนบุคคล เช่น รถเก๋ง SUV และ MPV แบ่งออกเป็นสามประเภทตามประเภทยานพาหนะ:

1. เศรษฐกิจ: เน้นที่ต้นทุน โครงสร้างที่เรียบง่าย และความเหมาะสมสำหรับการผลิตจำนวนมาก

2. ระดับกลางถึงระดับสูง: สร้างรูปลักษณ์ที่สวยงาม พร้อมระบบการขึ้นรูปและขัดเงาที่มีความแม่นยำสูง

3. พลังงานใหม่: การออกแบบให้มีน้ำหนักเบา เหมาะสำหรับการแปรรูปวัสดุใหม่ เช่น อลูมิเนียมอัลลอยด์

กระบวนการผลิต

1. การวิเคราะห์ผลิตภัณฑ์และการจำลองกระบวนการ

แม่พิมพ์ปั๊มฝากระโปรงหลังด้านนอกของยานยนต์ใช้การวิเคราะห์การจำลองซอฟต์แวร์ระดับมืออาชีพเพื่อคาดการณ์ข้อบกพร่องในการขึ้นรูป เพิ่มประสิทธิภาพกระบวนการและโครงสร้างของแม่พิมพ์ และรับประกันความสมเหตุสมผลของการออกแบบ

2. การออกแบบแม่พิมพ์

กระบวนการออกแบบทั้งหมดเสร็จสิ้นโดยใช้ซอฟต์แวร์การออกแบบ 3D โดยคำนึงถึงการประมวลผล การประกอบ และการบำรุงรักษา และส่งออกแบบร่างที่สมบูรณ์และรายการ BOM

3. การเลือกใช้วัสดุ

- ฐานแม่พิมพ์: เหล็ก 45# หรือ 42CrMo ผ่านการอบด้วยความร้อนเพื่อให้มั่นใจถึงความแข็งแกร่งและความเหนียว

- ชิ้นส่วนที่ใช้งาน: Cr12MoV, SKD11 และเหล็กกล้าเครื่องมืออื่นๆ ที่มีความแข็ง HRC48-52 หลังจากการอบชุบ ให้ความต้านทานการสึกหรอดีเยี่ยม

- เสาหลักและบุชชิ่ง: เหล็กแบริ่งหรือเหล็กโครเมียมคาร์บอนสูง ทำให้มีความแข็งสูงและทนทานต่อการสึกหรอสูง

4. เครื่องจักรกลที่มีความแม่นยำ

การกลึงหยาบช่วยให้สามารถเก็บค่าเผื่อการตัดเฉือนขั้นสุดท้ายได้ การตัดเฉือนขั้นสุดท้ายช่วยให้มั่นใจได้ถึงความแม่นยำและการตกแต่งพื้นผิว พื้นผิวได้รับการขัดเงาและชุบฮาร์ดโครมเพื่อให้มั่นใจว่ามีความเงางามและทนทานต่อการสึกหรอ

5. การประกอบและการดีบัก (T0 Trial Molding)

ประกอบชิ้นส่วนมาตรฐานและทดสอบการปิดผนึก ทดลองประทับตราเพื่อตรวจสอบความถูกต้องและเสถียรภาพ ปรับพารามิเตอร์ให้เหมาะสมและปรับแม่พิมพ์เพื่อให้แน่ใจว่าชิ้นส่วนที่เสร็จแล้วเป็นไปตามมาตรฐาน

แนวโน้มการพัฒนา

การปรับให้เข้ากับวัสดุน้ำหนักเบา ส่งเสริมการผลิตที่ชาญฉลาดและดิจิทัล การบรรลุการขึ้นรูปแบบบูรณาการที่มีความแม่นยำ การใช้เทคโนโลยีการผลิตแบบเติมเนื้อวัสดุ และการฝึกปฏิบัติแนวคิดการผลิตที่เป็นมิตรต่อสิ่งแวดล้อม

คำถามที่พบบ่อย

คำถามที่ 1: โดยทั่วไปจะใช้วัสดุใดบ้างในแม่พิมพ์ปั๊มขึ้นรูปแผงฝากระโปรงท้ายรถยนต์

A1: ฐานแม่พิมพ์มักใช้เหล็กโครงสร้างคาร์บอนหรือเหล็กโครงสร้างโลหะผสม เช่น เหล็ก 45# และ 42CrMo พื้นผิวการทำงานใช้เหล็กกล้าเครื่องมือคาร์บอนสูงและโครเมียมสูง เช่น Cr12MoV และ SKD11 เสานำทางและบุชชิ่งทำจากเหล็กลูกปืนหรือเหล็กโครเมียมคาร์บอนสูง วัสดุทั้งหมดจะต้องผ่านการบำบัดความร้อนที่เหมาะสมเพื่อให้ได้ความแข็ง ความแข็งแรง และความต้านทานต่อการสึกหรอตามที่ต้องการ

คำถามที่ 2: วงจรการผลิตแม่พิมพ์ปั๊มฝากระโปรงท้ายยานยนต์ใช้เวลานานเท่าใด

A2: วงจรการพัฒนาแม่พิมพ์ปั๊มสำหรับแผงด้านนอกลำตัวรถยนต์โดยทั่วไปจะใช้เวลา 8-15 เดือน ขึ้นอยู่กับความซับซ้อนของผลิตภัณฑ์ ข้อกำหนดทางเทคนิค และความต้องการของลูกค้า ขั้นตอนการออกแบบต้องใช้เวลา 2-3 เดือน ขั้นตอนการผลิตต้องใช้เวลา 4-6 เดือน และขั้นตอนการประกอบ การแก้จุดบกพร่อง และการทดลองขึ้นรูปต้องใช้เวลา 2-3 เดือน กระบวนการทั้งหมดต้องใช้การเพิ่มประสิทธิภาพซ้ำหลายรอบเพื่อให้เป็นไปตามข้อกำหนดด้านการผลิตจำนวนมาก

Q3: จะมั่นใจในคุณภาพรูปลักษณ์ของแผงด้านนอกของลำตัวได้อย่างไร?

A3: การตรวจสอบคุณภาพรูปลักษณ์จำเป็นต้องได้รับการควบคุมในหลายขั้นตอน ขั้นแรก พื้นผิวแม่พิมพ์ต้องเป็นไปตามมาตรฐานการขัดเงาระดับกระจก (Ra≤0.4μm) ประการที่สอง การหล่อลื่น แรงยึดเปล่า และแรงปั๊มจะต้องได้รับการควบคุมอย่างเข้มงวดในระหว่างกระบวนการปั๊ม ประการที่สาม การเลือกวัสดุที่เหมาะสมเป็นสิ่งจำเป็นเพื่อหลีกเลี่ยงข้อบกพร่องที่พื้นผิว และประการที่สี่ จำเป็นต้องใช้วิธีการถอดแบบที่เหมาะสมเพื่อหลีกเลี่ยงรอยขีดข่วน นอกจากนี้ การรักษาพื้นผิว เช่น การชุบฮาร์ดโครม และการทาสี จำเป็นเพื่อปรับปรุงคุณภาพรูปลักษณ์และความต้านทานการกัดกร่อน
