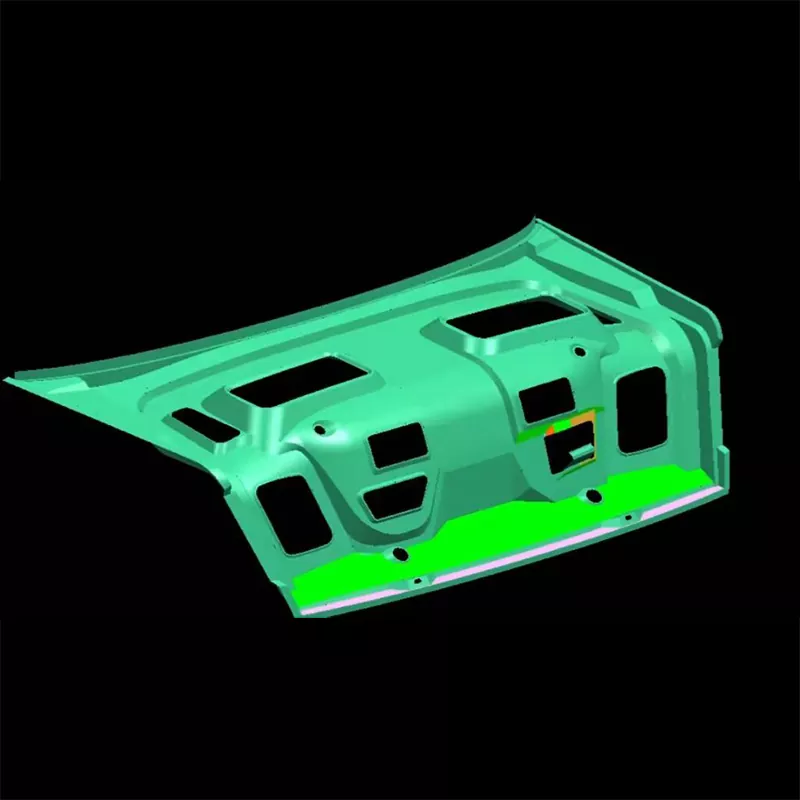

แม่พิมพ์ปั๊มฝากระโปรงท้ายรถยนต์ด้านใน

แม่พิมพ์ปั๊มแผงด้านในฝากระโปรงท้ายรถยนต์ SIKAIDA เป็นระบบแม่พิมพ์แบบบูรณาการขนาดใหญ่ ซับซ้อน และมีความแม่นยำสูง ซึ่งใช้ในการปั๊มเหล็กรีดเย็น สแตนเลส อลูมิเนียมอัลลอยด์ และแผ่นโลหะอื่น ๆ ลงในแผงด้านในของฝากระโปรงหลังที่ผ่านการรับรอง ไม่ใช่แม่พิมพ์แบบเดียว แต่เป็นระบบแม่พิมพ์แบบก้าวหน้าหรือแบบผสมหลายสถานีที่สามารถดำเนินการขึ้นรูป ตัดแต่ง เจาะ และจับเจ่าให้เสร็จสิ้นได้ในการดำเนินการเดียว เป็นเกณฑ์มาตรฐานสำหรับเทคโนโลยีแม่พิมพ์แผงตัวถังรถยนต์ ซึ่งกำหนดลักษณะที่ปรากฏ ความพอดี และประสิทธิภาพของโครงสร้างของผลิตภัณฑ์ขั้นสุดท้ายโดยตรง

คุณสมบัติผลิตภัณฑ์หลัก

1. ขนาดใหญ่และโครงสร้างที่ซับซ้อน

โดยทั่วไปแผงด้านในฝากระโปรงหลังจะมีความยาวมากกว่า 1.2 เมตร และกว้าง 0.8-1.0 เมตร โดยมีรูปทรงที่ซับซ้อน เช่น โครงเสริมความแข็งแรง รูยึด และโครงสร้างหน้าแปลน แม่พิมพ์ปั๊มแผงด้านในฝากระโปรงหลังของยานยนต์ใช้พื้นผิวรูปแบบอิสระจำนวนมากและการตัดเฉือนอย่างต่อเนื่องหลายสถานีเพื่อให้แน่ใจว่าขึ้นรูปรูปทรงที่ซับซ้อนได้อย่างแม่นยำ

2. ความแม่นยำสูงพิเศษและคุณภาพพื้นผิว

เนื่องจากเป็นส่วนประกอบภายนอกและโครงสร้าง แผงด้านในของกระโปรงหลังจึงไม่ต้องมีรอยขีดข่วน รอยยับ หรือรอยแตกร้าว แม่พิมพ์ SIKAIDA มีพื้นผิวที่เรียบเป็นพิเศษ การกระจายความเค้นสม่ำเสมอ และการไหลของวัสดุที่เหมาะสม ซึ่งทำได้โดยการตัดเฉือนที่มีความแม่นยำสูงและเทคโนโลยีการรักษาพื้นผิวขั้นสูง

3. ความเข้ากันได้หลายวัสดุ

เข้ากันได้กับวัสดุแผ่นต่างๆ เช่น เหล็กรีดเย็น เหล็กชุบสังกะสี สแตนเลส และโลหะผสมอลูมิเนียม โครงสร้างแม่พิมพ์ได้รับการปรับให้เหมาะสมที่สุดสำหรับประสิทธิภาพการขึ้นรูปและลักษณะการสปริงกลับของวัสดุที่แตกต่างกัน สามารถรวมระบบการกำหนดตำแหน่งและการจดจำพิเศษเพื่อให้เกิดการผลิตที่ยืดหยุ่น

4. กลไกการขึ้นรูปที่ซับซ้อนและระบบอัตโนมัติ

สำหรับมุมลบและโครงสร้างการตัดด้านล่างจำนวนมาก แม่พิมพ์ปั๊มแผงด้านในฝากระโปรงหลังของยานยนต์มีกลไกการขึ้นรูปลิ่ม ตัวเลื่อน และไฮดรอลิกที่สมบูรณ์ ควบคู่ไปกับการป้อนอัตโนมัติ การวางตำแหน่งที่แม่นยำ และระบบการขนถ่ายที่มั่นคง ช่วยให้สามารถผลิตจำนวนมากโดยไม่ต้องใช้คนควบคุมได้อย่างน่าเชื่อถือ

5. การตรวจสอบและควบคุมอัจฉริยะ

แม่พิมพ์รวมเซ็นเซอร์ความดัน เครื่องตรวจจับการเคลื่อนที่ และเครื่องควบคุมอุณหภูมิเพื่อให้เกิดการตรวจสอบแบบเรียลไทม์ของกระบวนการขึ้นรูป การปรับพารามิเตอร์ให้เหมาะสมด้วยตนเอง และการตรวจสอบย้อนกลับคุณภาพ เพื่อให้มั่นใจถึงความสม่ำเสมอของผลิตภัณฑ์ในแบตช์

พื้นที่ใช้งาน

แม่พิมพ์ปั๊มแผงด้านในกระโปรงหลังของ SIKAIDA ถูกนำมาใช้กันอย่างแพร่หลายในยานพาหนะโดยสารต่างๆ และสาขาที่เกี่ยวข้อง:

- รถเก๋ง, แฮทช์แบค, SUV, MPV

- รถยนต์พลังงานใหม่ (ไฟฟ้าบริสุทธิ์, ปลั๊กอินไฮบริด, ไฮบริด)

- การผลิตชิ้นส่วนยานยนต์

- ตลาดการซ่อมและเปลี่ยนอะไหล่ยานยนต์

ด้วยการพัฒนายานยนต์น้ำหนักเบา การใช้แผงด้านในกระโปรงหลังอะลูมิเนียมอัลลอยด์จึงเริ่มแพร่หลายมากขึ้น เทคโนโลยีแม่พิมพ์ของเรายังคงอัปเกรดอย่างต่อเนื่องเพื่อปรับให้เข้ากับความต้องการวัสดุและกระบวนการที่สูงขึ้น

กระบวนการผลิต

1. การวิเคราะห์ผลิตภัณฑ์และการจำลอง CAE

แม่พิมพ์ปั๊มแผงด้านในฝากระโปรงหลังของยานยนต์ใช้ซอฟต์แวร์ AutoForm และ Dynaform สำหรับการวิเคราะห์ความสามารถในการขึ้นรูป การทำนายการสปริงกลับ และการจำลองการกระจายความหนา เพื่อหลีกเลี่ยงข้อบกพร่องในการขึ้นรูปในเชิงรุก เช่น การแตกร้าว การย่น และการสปริงกลับ

2. การออกแบบแม่พิมพ์

การออกแบบ 3D เต็มรูปแบบโดยใช้ซอฟต์แวร์ UG, CATIA และ SolidWorks ครอบคลุมการออกแบบพื้นผิว การนำทาง การขนถ่าย และระบบกำหนดตำแหน่ง คุณสมบัติของวัสดุและพารามิเตอร์ของอุปกรณ์ที่ตรงกันอย่างสมบูรณ์

3. การเลือกใช้วัสดุ

- ชิ้นส่วนทำงาน: Cr12MoV, SKD11, W6Mo5Cr4V2 (มีความแข็งสูง ทนทานต่อการสึกหรอสูง)

- ตัวฐาน: เหล็ก 45#, Q235 (ความแข็งแรงสูง, ความแข็งแกร่งสูง)

- ไกด์โพสและบุชชิ่ง: เหล็กแบริ่ง SUJ2 (ความแม่นยำคงที่)

4. เครื่องจักรกลที่มีความแม่นยำ

- การกลึงหยาบ: การกัดโครงสำหรับตั้งสิ่งของ, EDM ลวด

- การตัดเฉือนขั้นสุดท้าย: CNC ความเร็วสูง (ความแม่นยำ ± 0.01 มม.), การเจียร, การขัดเงา

- การกลึงพิเศษ: การกลึงด้วยไฟฟ้า (EDM), การขัดเงาด้วยไฟฟ้า

- การรักษาพื้นผิว: ไนไตรด์, ชุบโครเมี่ยม, เคลือบ DLC

5. การประกอบและแม่พิมพ์ทดลอง T0

หลังจากเสร็จสิ้นการประกอบและการทดสอบความแม่นยำของชิ้นส่วนทั้งหมดแล้ว จะมีการทดลองใช้การขึ้นรูปแบบและการตรวจสอบชิ้นแรก ดำเนินการปรับเปลี่ยนและเพิ่มประสิทธิภาพแม่พิมพ์อย่างต่อเนื่องจนกว่าจะได้การผลิตจำนวนมากที่มั่นคง

แนวโน้มการพัฒนา

1. การขึ้นรูปน้ำหนักเบาและการขึ้นรูปแบบบูรณาการ: การใช้อลูมิเนียมอัลลอยด์และเหล็กที่มีความแข็งแรงสูง ส่วนประกอบหลายชิ้นถูกรวมเข้าเป็นชิ้นเดียว ช่วยลดจำนวนชิ้นส่วนและจุดเชื่อมต่อ

2. เทคโนโลยีเทอร์โมฟอร์มมิงและไฮโดรฟอร์มมิง: ใช้กันอย่างแพร่หลายกับวัสดุที่มีความแข็งแรงสูง แม่พิมพ์มีระบบควบคุมอุณหภูมิขั้นสูงและวัสดุที่ทนต่ออุณหภูมิสูง ทำให้มีอุณหภูมิการขึ้นรูปที่ 500-900°C

3. การผลิตอัจฉริยะและการเปลี่ยนผ่านสู่ดิจิทัล: การผสมผสานเครือข่ายเซ็นเซอร์และการผสมผสานเทคโนโลยีดิจิทัลแฝด การทดสอบการใช้งานเสมือน การบำรุงรักษาเชิงคาดการณ์ และการเพิ่มประสิทธิภาพกระบวนการด้วยตนเอง

4. การใช้งานการผลิตแบบเติมเนื้อวัสดุ: การพิมพ์ 3 มิติใช้ในการผลิตช่องน้ำหล่อเย็นที่ซับซ้อนและโครงสร้างน้ำหนักเบา ปรับปรุงประสิทธิภาพของแม่พิมพ์และลดวงจรการผลิตให้สั้นลง

5. เทคโนโลยีการขึ้นรูปหลายวัสดุ: ปรับให้เข้ากับโครงสร้างตัวถังคอมโพสิตเหล็ก-อลูมิเนียมและพลาสติก-โลหะ ตอบสนองความต้องการพิเศษของการขึ้นรูปหลายวัสดุ

คำถามที่พบบ่อย

คำถามที่ 1: โดยทั่วไปจะใช้วัสดุอะไรบ้างในแม่พิมพ์ปั๊มแผงด้านในฝากระโปรงท้ายรถยนต์

A1: ส่วนการทำงานของแม่พิมพ์ส่วนใหญ่ใช้เหล็กกล้าเครื่องมือคาร์บอนสูง โครเมียมสูง (เช่น Cr12MoV, SKD11) และเหล็กความเร็วสูงเพื่อให้แน่ใจว่ามีความแข็งและทนต่อการสึกหรอสูง ส่วนฐานใช้เหล็กโครงสร้างเช่นเหล็ก 45 และ Q235 เพื่อความแข็งแรง เสานำทางและบุชชิ่งใช้เหล็กลูกปืนหรือ SUJ2 การเลือกวัสดุแม่พิมพ์จะถูกปรับสำหรับวัสดุขึ้นรูปที่แตกต่างกัน ตัวอย่างเช่น เมื่อขึ้นรูปอะลูมิเนียมอัลลอยด์ จะให้ความสำคัญกับคุณสมบัติป้องกันการเกาะติดและการนำความร้อนของวัสดุมากขึ้น

คำถามที่ 2: วงจรการผลิตแม่พิมพ์ปั๊มแผงด้านในฝากระโปรงท้ายรถยนต์ใช้เวลานานเท่าใด

A2: โดยทั่วไปแล้วแม่พิมพ์ปั๊มสำหรับแผงด้านในกระโปรงหลังของรถยนต์จะใช้เวลา 8-15 เดือนตั้งแต่การออกแบบจนถึงการจัดส่ง วงจรเฉพาะขึ้นอยู่กับความซับซ้อนของผลิตภัณฑ์ ประเภทของวัสดุ ข้อกำหนดด้านความแม่นยำ และระดับทางเทคนิคของบริษัทผู้ผลิต การขึ้นรูปแบบชิ้นเดียวที่ซับซ้อนโดยใช้วัสดุใหม่อาจมีวงจรการพัฒนาที่ยาวนานขึ้น

Q3: จะมั่นใจในคุณภาพการขึ้นรูปของแผงด้านในของลำตัวได้อย่างไร?

A3: การรับรองคุณภาพการขึ้นรูปต้องมีการควบคุมจากหลายแง่มุม ขั้นแรก การวิเคราะห์การจำลอง CAE เบื้องต้นเพื่อคาดการณ์ข้อบกพร่องในการขึ้นรูปที่อาจเกิดขึ้น ประการที่สอง ความแม่นยำในการผลิตแม่พิมพ์ โดยโดยทั่วไปแล้วผิวสำเร็จจะต้องใช้ Ra0.4 หรือสูงกว่า ประการที่สาม การปรับพารามิเตอร์กระบวนการให้เหมาะสม รวมถึงความดัน ระยะชัก และการหล่อลื่น ประการที่สี่ ใช้ระบบติดตามขั้นสูงเพื่อติดตามกระบวนการขึ้นรูปแบบเรียลไทม์ และประการที่ห้า การตรวจสอบวัตถุดิบอย่างเข้มงวดและการควบคุมเสถียรภาพของกระบวนการ

Q4: อายุการใช้งานของแม่พิมพ์คือเท่าไร?

A4: โดยทั่วไปอายุการใช้งานของแม่พิมพ์ปั๊มแผงด้านในฝากระโปรงหลังของยานยนต์จะอยู่ที่ระหว่าง 300,000 ถึง 1,000,000 รอบ ขึ้นอยู่กับวัสดุและกระบวนการ การใช้วัสดุแม่พิมพ์คุณภาพสูงและกระบวนการบำบัดความร้อนที่เหมาะสม ร่วมกับการบำรุงรักษาอย่างเหมาะสม จะช่วยยืดอายุการใช้งานของแม่พิมพ์ได้อย่างมาก โดยทั่วไปอายุการใช้งานของแม่พิมพ์ขึ้นรูปโลหะผสมอลูมิเนียมจะนานกว่าแม่พิมพ์ขึ้นรูปเหล็ก

Q5: จะตอบสนองความต้องการการขึ้นรูปของวัสดุต่าง ๆ ได้อย่างไร?

A5: แม่พิมพ์ต้องได้รับการออกแบบมาโดยเฉพาะสำหรับวัสดุที่แตกต่างกัน ตัวอย่างเช่น การขึ้นรูปเหล็กต้องใช้แรงในการขึ้นรูปที่มากขึ้นและมีการหล่อลื่นที่ดีขึ้น การขึ้นรูปอลูมิเนียมอัลลอยด์ต้องคำนึงถึงการยึดเกาะของวัสดุและการนำความร้อน และการขึ้นรูปเหล็กที่มีความแข็งแรงสูงจำเป็นต้องมีการชดเชยการสปริงกลับที่มากขึ้น ด้วยการปรับรูปร่างแม่พิมพ์ พารามิเตอร์กระบวนการ และการรักษาพื้นผิว ทำให้สามารถปรับลักษณะการขึ้นรูปของวัสดุต่างๆ ได้
