แม่พิมพ์ปั๊มแผงด้านขวาของยานยนต์

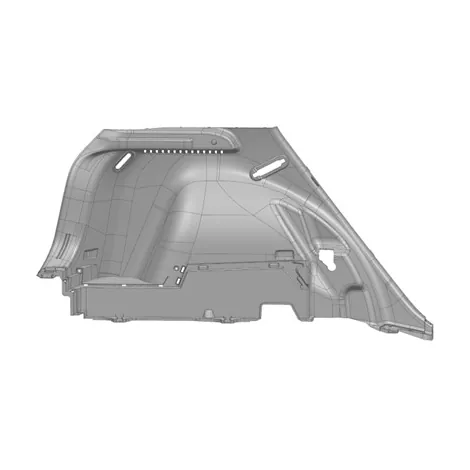

แม่พิมพ์ปั๊มแผงด้านขวาสำหรับยานยนต์ของ SIKAIDA เป็นระบบแม่พิมพ์ขนาดใหญ่ที่มีความแม่นยำสูง ซึ่งประกอบด้วยส่วนประกอบหลายชิ้น ซึ่งสามารถตอบสนองความต้องการในการขึ้นรูปของแผงด้านขวา (แผงด้านนอก แผงด้านใน โครงเสริมแรง ฯลฯ) ในฐานะซัพพลายเออร์มืออาชีพ SIKAIDA ควบคุมคุณภาพอย่างเข้มงวดเพื่อให้มั่นใจว่าการผลิตชิ้นส่วนแผงด้านข้างคุณภาพสูงมีความเสถียร สนับสนุนการผลิตที่มีประสิทธิภาพสำหรับผู้ผลิตรถยนต์

รายละเอียดสินค้า

1. โครงสร้างขนาดใหญ่และซับซ้อน

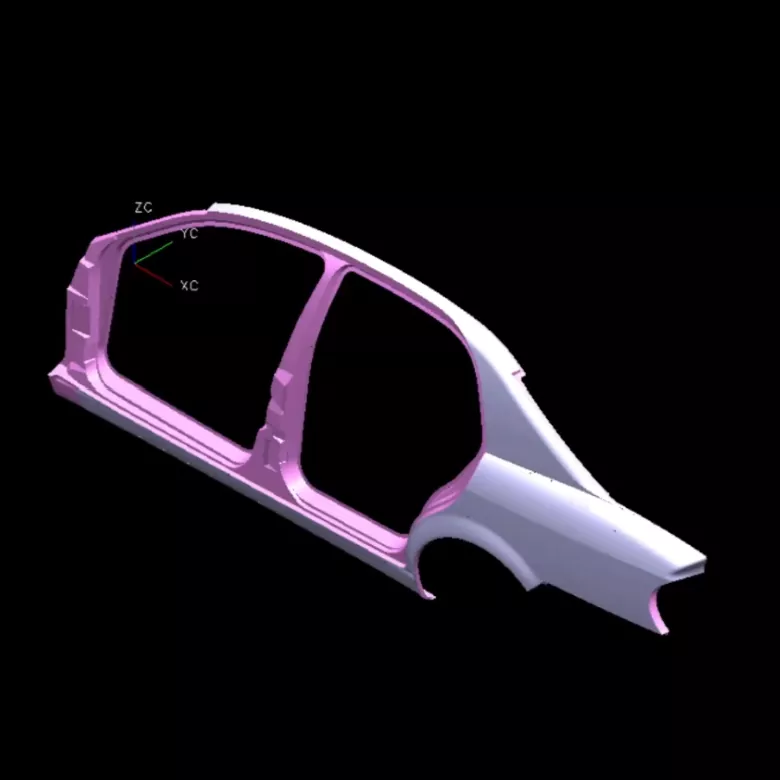

แม่พิมพ์ปั๊มแผงด้านขวาของยานยนต์มีขนาดใหญ่ (ยาวมากกว่า 1.5 เมตรและกว้างมากกว่า 0.8 เมตร) ด้วยรูปทรงที่ซับซ้อน สามารถสร้างคุณสมบัติที่สำคัญ เช่น หน้าต่างประตู ตำแหน่งติดตั้งกระจกมองหลัง และเสริมโครงซี่โครง

2. ข้อกำหนดด้านความแม่นยำสูงและคุณภาพสูง

ออกแบบมาสำหรับชิ้นส่วนที่มีลักษณะเป็นแผงด้านข้าง พื้นผิวแม่พิมพ์ปราศจากข้อบกพร่อง ด้วยความแม่นยำของมิติภายใน ±0.05 มม. ผิวสำเร็จเหมือนกระจก (Ra≤0.4μm) และขอบเรียบไร้เสี้ยน

3. กระบวนการขึ้นรูปที่ซับซ้อน

การผสมผสานกระบวนการขั้นสูง เช่น การวาดแบบลึก การตัดแต่งและการเจาะ การจับเจ่า การเสริมแรงกดซี่โครง และการขึ้นรูปต่อเนื่องหลายสถานี ทำให้การขึ้นรูปชิ้นส่วนที่ซับซ้อนเสร็จสมบูรณ์ได้อย่างมีประสิทธิภาพ

4. ระบบนำทางและการปรับที่แม่นยำ

ติดตั้งเสาและบุชชิ่งนำที่มีความแม่นยำสูง วงแหวนแรงดันที่ปรับได้ ตัวเลื่อนลูกเบี้ยวแบบเคลื่อนย้ายได้ และระบบสปริงไนโตรเจน/ไฮดรอลิก เพื่อให้มั่นใจถึงความแม่นยำและความเสถียรในการปั๊ม

5. ระบบระบายความร้อนและหล่อลื่นขั้นสูง

โดดเด่นด้วยระบบระบายความร้อนด้วยน้ำหมุนเวียน การหล่อลื่นอัตโนมัติ และระบบไล่ลมอัด เหมาะสำหรับการปั๊มขึ้นรูปด้วยความเร็วสูง ยืดอายุแม่พิมพ์ และรับประกันการผลิตที่มั่นคง

คุณสมบัติผลิตภัณฑ์และการใช้งาน

1. การขึ้นรูปแบบหนึ่ง: การขึ้นรูปแบบชิ้นเดียวช่วยลดการเชื่อมและเพิ่มประสิทธิภาพ

2. การผลิตที่มีประสิทธิภาพสูง: ปรับให้เข้ากับระบบอัตโนมัติความเร็วสูง รอบเวลา 15-20 วินาที;

3. การใช้วัสดุสูง: รูปแบบที่ปรับให้เหมาะสม อัตราการใช้ ≥85%;

4. ความสม่ำเสมอที่ดี: ชิ้นส่วนที่ประทับตรามีคุณภาพมีเสถียรภาพและสามารถใช้แทนกันได้แข็งแกร่ง

5. การปรับตัวที่แข็งแกร่ง: ส่วนประกอบที่ถอดเปลี่ยนได้สามารถปรับให้เข้ากับยานพาหนะรุ่นต่างๆ ซึ่งช่วยลดต้นทุน

บทนำกระบวนการผลิต

1. การวิเคราะห์ผลิตภัณฑ์และการออกแบบกระบวนการ: แม่พิมพ์ปั๊มแผงด้านขวาของยานยนต์ใช้ซอฟต์แวร์ CAE เพื่อวิเคราะห์ความสามารถในการขึ้นรูปของการปั๊ม เพิ่มประสิทธิภาพกระบวนการ และกำหนดโซลูชันการปั๊มที่เหมาะสมที่สุด

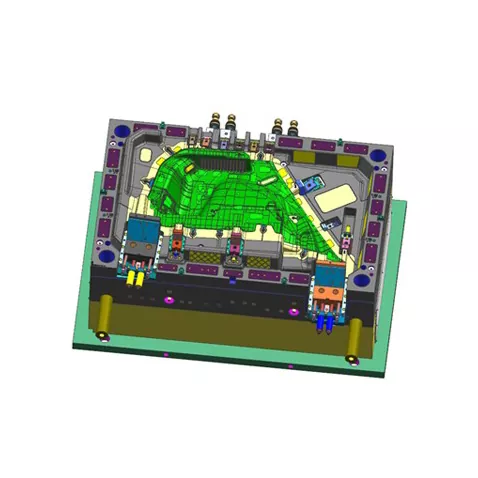

2. การออกแบบแม่พิมพ์: การออกแบบ 3D เต็มรูปแบบโดยใช้ UG และ CATIA เพื่อปรับปรุงกลไกหลัก เช่น การนำทางและการระบายความร้อน

3. การเลือกใช้วัสดุ: ฐานแม่พิมพ์ใช้เหล็ก 45 และชิ้นงานใช้เหล็กกล้าเครื่องมือ เช่น Cr12MoV โดยเสริมบริเวณที่มีการสึกหรอสูง

4. กระบวนการตัดเฉือนที่มีความแม่นยำ: การกลึงหยาบ, การกลึงขั้นสุดท้าย (CNC, การตัดลวด) และการรักษาพื้นผิว (การชุบแข็ง การขัดเงา การทำไนไตรด์) ช่วยให้มั่นใจได้ถึงความแม่นยำของแม่พิมพ์และความต้านทานต่อการสึกหรอ

5. การประกอบและการแก้จุดบกพร่อง หลังจากประกอบอย่างแม่นยำ แม่พิมพ์จะถูกทดสอบบนเครื่องจักร ปรับพารามิเตอร์ และการผลิตแบบทดลองเป็นชุดจะตรวจสอบความเสถียรของแม่พิมพ์

SIKAIDA Automotive Right Side Panel Stamping Die เป็นอุปกรณ์หลักในการผลิตยานยนต์ วงจรการพัฒนาใช้เวลา 8-15 เดือนและมีต้นทุนสูง ทำให้เป็นตัวบ่งชี้สำคัญถึงความแข็งแกร่งของบริษัท โรงงานของเราในประเทศจีนมีกำลังการผลิตเต็มรูปแบบและจะยังคงสร้างสรรค์สิ่งใหม่ๆ ต่อไป โดยนำเสนอโซลูชั่นแม่พิมพ์คุณภาพสูงให้แก่ลูกค้าทั่วโลกเพื่อผลประโยชน์ร่วมกัน

คำถามที่พบบ่อย

คำถามที่ 1: โดยปกติแล้ว วัสดุใดที่ใช้สำหรับแม่พิมพ์ปั๊มแผงด้านขวาของยานยนต์

A1: โดยทั่วไปฐานแม่พิมพ์จะใช้เหล็กโครงสร้างคาร์บอนมาตรฐาน (เช่น เหล็ก 45) ในขณะที่ชิ้นงานใช้เหล็กกล้าเครื่องมือคาร์บอนสูงและโครเมียมสูง (เช่น Cr12MoV, DC53) บริเวณที่มีการสึกหรอสูงสามารถใช้ซีเมนต์คาร์ไบด์หรือผ่านกระบวนการเสริมความแข็งแรงของพื้นผิวได้

คำถามที่ 2: วงจรการผลิตแม่พิมพ์ปั๊มแผงด้านขวาของยานยนต์ใช้เวลานานเท่าใด

A2: แม่พิมพ์ปั๊มแผงด้านขวาของยานยนต์ถือเป็นสุดยอดของเทคโนโลยี ประสบการณ์ และงานฝีมือ วงจรการพัฒนานั้นยาวนาน (ปกติคือ 8-15 เดือน) และต้นทุนก็สูง (สูงถึงหลายล้านหยวน) ทำให้สิ่งนี้เป็นตัวบ่งชี้สำคัญที่แสดงถึงความแข็งแกร่งของบริษัทแม่พิมพ์ ในขณะที่อุตสาหกรรมยานยนต์พัฒนาไปสู่พลังงานใหม่ การทำให้เป็นอัจฉริยะ และน้ำหนักเบา ข้อกำหนดทางเทคนิคสำหรับแม่พิมพ์ก็จะเพิ่มขึ้นอย่างต่อเนื่อง
