แม่พิมพ์ปั๊มแผงด้านซ้ายของยานยนต์

SIKAIDA Automotive Left Side Stamping Die เป็นระบบเครื่องมือปั๊มขนาดใหญ่ มีความแม่นยำสูง และซับซ้อน พัฒนาโดย SIKAIDA สำหรับการปั๊มแผงด้านซ้ายของแผ่นเหล็กหรืออลูมิเนียม ไม่ใช่แม่พิมพ์ตัวเดียว แต่เป็นระบบบูรณาการที่สมบูรณ์ รวมถึงส่วนประกอบสำคัญ เช่น แม่พิมพ์ตัด แม่พิมพ์ดึง แม่พิมพ์ตัดแต่ง และแม่พิมพ์จับหน้าแปลน ระดับการผลิตของผลิตภัณฑ์นี้แสดงถึงมาตรฐานสูงสุดของแม่พิมพ์ปั๊มแผงตัวถังรถยนต์โดยตรง และเป็นสัญลักษณ์หลักของความแข็งแกร่งที่ครอบคลุมของ SIKAIDA ในฐานะซัพพลายเออร์มืออาชีพในอุตสาหกรรมแม่พิมพ์

คุณสมบัติผลิตภัณฑ์โดยละเอียด

1. ขนาดใหญ่และโครงสร้างที่ซับซ้อน

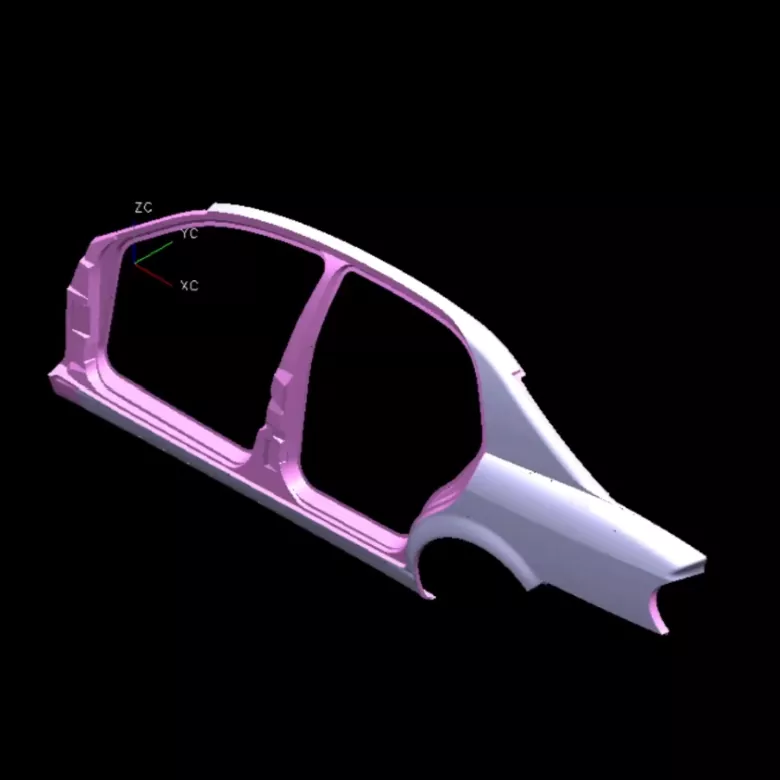

แผงด้านซ้ายของรถยนต์มีขนาดใหญ่ (โดยทั่วไปจะมีความยาวมากกว่า 1.5 เมตร และกว้าง 0.8-1 เมตร) โดยมีรูปร่างที่ซับซ้อน รวมถึงลักษณะการวาดแบบลึก ความโค้งที่ซับซ้อน การเปิดหน้าต่าง และเส้นลักษณะ แม่พิมพ์ปั๊มแผงด้านซ้ายสำหรับยานยนต์ของ SIKAIDA สามารถสร้างรูยึด เสริมโครงซี่โครง และรายละเอียดการจับยึดบนแผงด้านข้างได้อย่างแม่นยำ ด้วยการวิเคราะห์การจำลองแบบมืออาชีพและการเพิ่มประสิทธิภาพโครงสร้างแม่พิมพ์ ช่วยให้มั่นใจได้ถึงการกระจายความเค้นที่เหมาะสมและการขึ้นรูปที่มั่นคง

2. ข้อกำหนดด้านความแม่นยำสูงและคุณภาพสูง

เนื่องจากเป็นส่วนประกอบภายนอกที่สำคัญของรถยนต์ แผงด้านซ้ายจึงต้องไม่มีรอยขีดข่วน ริ้วรอย รอยบุบ และข้อบกพร่องอื่นๆ SIKAIDA ควบคุมคุณภาพอย่างเข้มงวด โดยมีข้อกำหนดที่เข้มงวดสำหรับการตกแต่งพื้นผิวแม่พิมพ์และการกระจายแรงกด พื้นผิวขึ้นรูปที่สำคัญได้รับการขัดเงาอย่างประณีตจนกลายเป็นกระจก หลีกเลี่ยงข้อบกพร่องของพื้นผิวที่เกิดจากการเสียดสีระหว่างแผ่นโลหะและแม่พิมพ์ในระหว่างการปั๊มได้อย่างมีประสิทธิภาพ

3. การขึ้นรูปแบบบูรณาการหลายกระบวนการ

การปั๊มแผงด้านซ้ายต้องใช้กระบวนการหลายๆ ขั้นตอนอย่างต่อเนื่อง รวมถึงการปั๊มขึ้นรูป การวาด การตัดขอบ และการจับหน้าแปลน แม่พิมพ์ปั๊มแผงด้านซ้ายสำหรับยานยนต์ของ SIKAIDA ทำงานได้อย่างราบรื่นกับสายการผลิตอัตโนมัติสมัยใหม่ โดยใช้เทคโนโลยีการถ่ายโอนด้วยหุ่นยนต์เพื่อให้เกิดการปั๊มหลายสถานีอย่างต่อเนื่อง สิ่งนี้ทำให้ประสิทธิภาพการผลิตสมดุลกับคุณภาพของผลิตภัณฑ์ที่สม่ำเสมอ และโครงร่างกระบวนการทางวิทยาศาสตร์ทำให้วงจรการผลิตสั้นลงและลดต้นทุน

4. ระบบนำทางและสมดุลที่ซับซ้อน

จัดการกับรูปร่างที่ซับซ้อนและขนาดที่ใหญ่ของแผงด้านข้าง แม่พิมพ์มีระบบนำทางที่มีความแม่นยำสูง (เสานำทาง ปลอกนำทาง แผ่นนำทางด้านข้าง) เพื่อให้แน่ใจว่าปิดแม่พิมพ์ด้านบนและด้านล่างได้อย่างแม่นยำ ระบบปรับสมดุลที่ครอบคลุม (สปริงไนโตรเจน บล็อกสมดุลทางกล) ช่วยให้มั่นใจในการประทับตราที่มั่นคงและปลอดภัย ช่วยยืดอายุการใช้งานของแม่พิมพ์

5. ระบบหล่อลื่นและระบายอากาศขั้นสูง

แม่พิมพ์มีระบบหล่อลื่นอัตโนมัติที่ซับซ้อนซึ่งจะจ่ายสารหล่อลื่นโดยอัตโนมัติในระหว่างการปั๊ม ช่วยลดแรงเสียดทานระหว่างแผ่นโลหะกับแม่พิมพ์ และปรับปรุงคุณภาพการขึ้นรูป แม่พิมพ์ฉีดขนาดใหญ่มีระบบระบายอากาศหลายจุดเพื่อป้องกันรอยยับ รอยบุบ และข้อบกพร่องในการขึ้นรูปอื่นๆ ที่เกิดจากอากาศที่ติดอยู่

คุณสมบัติผลิตภัณฑ์และการใช้งาน

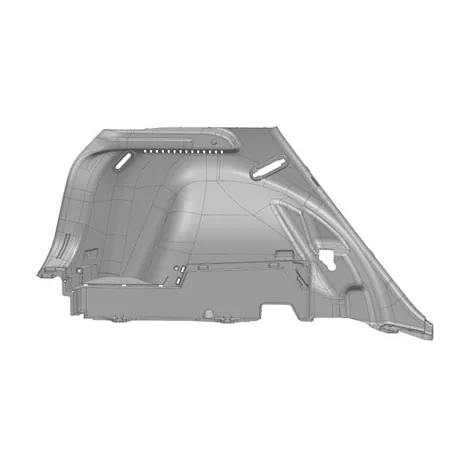

SIKAIDA Automotive Left Side Panel Stamping Die ใช้เป็นหลักในการผลิตแผงด้านข้างสำหรับรถยนต์นั่งส่วนบุคคล เช่น รถซีดาน รถ SUV และรถ MPV นอกจากนี้ยังสามารถใช้ในการผลิตแผงด้านข้างห้องโดยสารและวัสดุปิดอื่นๆ สำหรับรถยนต์เพื่อการพาณิชย์ แม่พิมพ์ทำจากเหล็กโลหะผสมที่มีความแข็งแรงสูง โดยมีพื้นผิวหลักที่ผ่านการอบชุบด้วยความร้อนและการขัดเงาอย่างแม่นยำ ส่งผลให้มีความทนทานต่อการสึกหรอสูง ความแม่นยำสูง และอายุการใช้งานยาวนาน ในฐานะโรงงานมืออาชีพที่มีประสบการณ์การผลิตที่กว้างขวาง SIKAIDA สามารถปรับแต่งโซลูชันแม่พิมพ์ให้เหมาะกับรถยนต์รุ่นต่างๆ และความต้องการของลูกค้า เพื่อตอบสนองความต้องการการผลิตที่หลากหลายของอุตสาหกรรมยานยนต์

บทนำกระบวนการผลิต

1. การวิเคราะห์ผลิตภัณฑ์และการจำลอง CAE

ก่อนการออกแบบแม่พิมพ์ SIKAIDA ใช้ซอฟต์แวร์จำลองการปั๊มระดับมืออาชีพ เช่น AutoForm และ Dynaform เพื่อคาดการณ์ความสามารถในการขึ้นรูป ความเครียด และการสปริงกลับของแผงด้านข้าง ระบุความเสี่ยงด้านคุณภาพล่วงหน้า เพิ่มประสิทธิภาพโซลูชันกระบวนการและโครงสร้างแม่พิมพ์ และลดต้นทุนการทดลองและแก้ไข

2. การออกแบบแม่พิมพ์

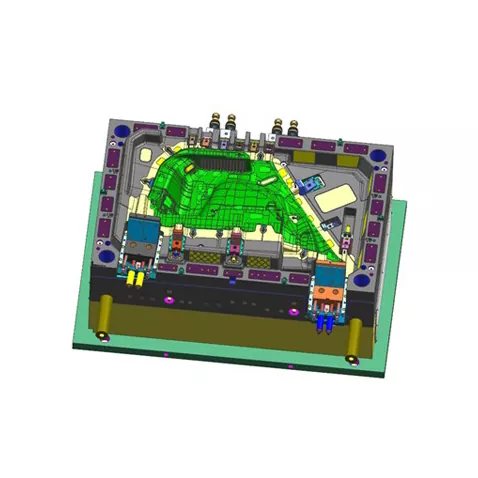

ซอฟต์แวร์การออกแบบ 3D ขั้นสูง เช่น UG และ CATIA ใช้เพื่อทำให้การออกแบบ 3D เต็มรูปแบบของส่วนประกอบทั้งหมดเสร็จสมบูรณ์ รวมถึงแม่พิมพ์ด้านบน แม่พิมพ์ด้านล่าง และวงแหวนแรงดัน ปัจจัยต่างๆ เช่น ความหนาของแผ่นโลหะและการชดเชยการสปริงกลับ ได้รับการพิจารณาอย่างเต็มที่เพื่อให้มั่นใจถึงความแม่นยำและความเสถียรของแม่พิมพ์ รูปแบบการออกแบบได้รับการตรวจสอบและยืนยันโดยวิศวกรมืออาชีพ

3. การเลือกใช้วัสดุ

พื้นผิวแม่พิมพ์ปั๊มแผงด้านซ้ายของยานยนต์ใช้เหล็กโครงสร้างคาร์บอนคุณภาพสูง (เช่น เหล็ก 45) หรือเหล็กโครงสร้างโลหะผสม (เช่น 42CrMo) เพื่อให้มั่นใจถึงความเหนียวและความแข็งแกร่ง ชิ้นส่วนที่ใช้งาน (โปรไฟล์ คมตัด) ใช้เหล็กกล้าเครื่องมือคาร์บอนสูง โครเมียมสูง (เช่น Cr12MoV, SKD11) หรือเหล็กกล้าโลหะผสมผง เพื่อให้มั่นใจในความแข็งสูง ทนทานต่อการสึกหรอสูง และยืดอายุการใช้งานของแม่พิมพ์

4. เครื่องจักรกลที่มีความแม่นยำ

- การตัดเฉือนหยาบ: การตัดเฉือนเริ่มต้นดำเนินการโดยใช้เครื่องกัดโครงสำหรับตั้งสิ่งของขนาดใหญ่หรือศูนย์เครื่องจักรโครงสำหรับตั้งสิ่งของ CNC โดยมีค่าเผื่อการเก็บผิวละเอียด

- การตัดเฉือนขั้นสุดท้าย: การตัดเฉือนโปรไฟล์และคมตัดด้วยศูนย์เครื่องจักร CNC ความเร็วสูงช่วยให้มั่นใจในความแม่นยำของมิติและความขรุขระของพื้นผิว

- การตัดเฉือนแบบพิเศษ: การตัดเฉือนด้วยไฟฟ้า (EDM) ใช้ในการประมวลผลโปรไฟล์และมุมที่ซับซ้อน ลวด EDM ใช้สำหรับเจาะรูและรูปทรงที่มีความแม่นยำ ดำเนินการชุบแข็งและแบ่งเบาบรรเทาเพื่อให้ได้ความแข็ง 48-52 HRC

- การรักษาพื้นผิว: การชุบฮาร์ดโครมหรือไนไตรด์ถูกนำไปใช้กับโปรไฟล์เพื่อปรับปรุงความแข็งและความต้านทานการสึกหรอ ในขณะเดียวกันก็ป้องกันสนิมและการขจัดคราบไขมันด้วย

5. การประกอบและการดีบัก (T0 Trial Mold)

ส่วนประกอบทั้งหมดประกอบเป็นแม่พิมพ์ที่สมบูรณ์ ติดตั้งบนอุปกรณ์ปั๊มขึ้นรูปเพื่อทดลองขึ้นรูป ช่างเทคนิคมืออาชีพจะปรับพารามิเตอร์กระบวนการ เช่น ความดันและระยะชักซ้ำๆ จนกว่าจะผลิตชิ้นส่วนที่ผ่านการรับรอง หลังจากการตรวจสอบชิ้นแรกและการยืนยันการวัดขนาดแล้ว ก็จะส่งมอบให้กับลูกค้า

แนวโน้มการพัฒนา

1. การขึ้นรูปแบบบูรณาการขนาดใหญ่พิเศษ

แผงด้านข้างของยานยนต์กำลังพัฒนาไปสู่โครงสร้างบูรณาการที่ใหญ่ขึ้น โดยต้องใช้น้ำหนักของแม่พิมพ์ที่สูงขึ้น (สูงถึง 2,000 ตันขึ้นไป) และความเสถียรของมิติ SIKAIDA เพิ่มประสิทธิภาพการออกแบบและเทคโนโลยีการประมวลผลอย่างต่อเนื่อง ทำให้สามารถพัฒนาแม่พิมพ์ปั๊มแผงด้านข้างแบบรวมขนาดใหญ่พิเศษ เพื่อตอบสนองความต้องการของรถยนต์พลังงานใหม่และรุ่นถัดไป

2. การใช้วัสดุน้ำหนักเบา

ด้วยการพัฒนาวัสดุน้ำหนักเบาสำหรับยานยนต์ วัสดุใหม่ เช่น เหล็กที่มีความแข็งแรงสูงและโลหะผสมอลูมิเนียมจึงถูกนำมาใช้กันอย่างแพร่หลาย SIKAIDA ปรับโครงสร้างแม่พิมพ์และเทคโนโลยีการปรับสภาพพื้นผิวให้เหมาะสมเพื่อปรับให้เข้ากับลักษณะการขึ้นรูปของวัสดุใหม่ (เช่น แม่พิมพ์ฉีดอลูมิเนียมอัลลอยด์มีการเคลือบพิเศษและระบบหล่อลื่น)

3. การผลิตอัจฉริยะและการเปลี่ยนผ่านสู่ดิจิทัล

เซ็นเซอร์ความดันและอุณหภูมิฝังอยู่ในแม่พิมพ์เพื่อตรวจสอบพารามิเตอร์การปั๊มแบบเรียลไทม์ ช่วยให้สามารถบำรุงรักษาเชิงคาดการณ์และเพิ่มประสิทธิภาพกระบวนการได้ เมื่อรวมกับเทคโนโลยีแฝดดิจิทัลสำหรับการดีบักเสมือน วงจรการพัฒนาสามารถสั้นลงได้ 20-30% ซึ่งช่วยปรับปรุงประสิทธิภาพด้านการวิจัยและพัฒนา

4. การเปลี่ยนแม่พิมพ์และระบบอัตโนมัติอย่างรวดเร็ว

สำหรับความต้องการการผลิตจำนวนน้อยที่หลากหลาย แม่พิมพ์ใช้โครงสร้างการเปลี่ยนแม่พิมพ์อย่างรวดเร็ว (การจับยึดอย่างรวดเร็ว การวางตำแหน่งอัตโนมัติ) ควบคู่ไปกับหุ่นยนต์อัตโนมัติและระบบตรวจสอบด้วยภาพ ทำให้ได้ระบบอัตโนมัติในระดับสูงในการผลิตปั๊มขึ้นรูปและปรับปรุงความยืดหยุ่นในการผลิต

คำถามที่พบบ่อย

คำถามที่ 1: โดยปกติแล้ว วัสดุใดที่ใช้สำหรับแม่พิมพ์ปั๊มแผงด้านซ้ายของยานยนต์

A1: ฐานแม่พิมพ์มักใช้เหล็กโครงสร้างคาร์บอนคุณภาพสูง (เช่นเหล็ก 45) หรือเหล็กโครงสร้างโลหะผสม (เช่น 42CrMo) ชิ้นส่วนที่ใช้งาน (โปรไฟล์ คมตัด) ใช้เหล็กกล้าเครื่องมือคาร์บอนสูง โครเมียมสูง (เช่น Cr12MoV, SKD11) หรือเหล็กกล้าโลหะผสมผง เพื่อให้มั่นใจในความแข็งสูง (48-52 HRC) และความต้านทานการสึกหรอสูง แม่พิมพ์ระดับไฮเอนด์บางรุ่นใช้เทคโนโลยีซีเมนต์คาร์ไบด์หรือการเคลือบพื้นผิวเพื่อปรับปรุงอายุการใช้งาน

คำถามที่ 2: วงจรการผลิตแม่พิมพ์ปั๊มแผงด้านซ้ายของยานยนต์ใช้เวลานานเท่าใด

A2: โดยทั่วไปวงจรการผลิตแม่พิมพ์ปั๊มแผงด้านซ้ายของรถยนต์จะใช้เวลา 8 ถึง 15 เดือน ขึ้นอยู่กับปัจจัยต่างๆ เช่น ความซับซ้อนของชิ้นส่วน ความต้องการด้านความแม่นยำ และกำลังการผลิต วงจรการพัฒนาแม่พิมพ์แผงด้านข้างที่มีพื้นผิวโค้งที่ซับซ้อนอาจใช้เวลาเกิน 15 เดือน ในขณะที่แม่พิมพ์ที่มีโครงสร้างอย่างง่ายจะแล้วเสร็จภายใน 8 ถึง 10 เดือน กระบวนการทั้งหมด ตั้งแต่การออกแบบและการประมวลผล ไปจนถึงการประกอบและการแก้ไขจุดบกพร่อง จำเป็นต้องได้รับความร่วมมือจากหลายแผนก
