แม่พิมพ์ปั๊มโลหะยึดขนาดเล็กสำหรับยานยนต์

ขายึดยานยนต์ขนาดเล็กเป็นส่วนประกอบรับน้ำหนักที่สำคัญซึ่งใช้เพื่อรองรับการประกอบ ตำแหน่งยึด เชื่อมต่อโครงสร้าง และขนถ่ายน้ำหนัก SIKAIDA Automotive Small Bracket Stamping Dies ได้รับการออกแบบมาเป็นพิเศษสำหรับแท่นยึดที่มีความแม่นยำหลากหลาย เช่น แท่นสำหรับเครื่องยนต์และระบบกันสะเทือน ซึ่งผสานการรองรับที่ซับซ้อนและการวางตำแหน่งรูที่แม่นยำ เพื่อตอบสนองความต้องการที่เข้มงวดของการผลิตยานยนต์

คุณสมบัติผลิตภัณฑ์หลัก

1. การขึ้นรูปโครงสร้างรองรับที่ซับซ้อน

แม้ว่าขายึดจะมีขนาดกะทัดรัดและโครงสร้างที่ซับซ้อน แต่แม่พิมพ์ SIKAIDA ก็ควบคุมขนาดวิกฤตภายใน ±0.1 มม. ผ่านการจำลองที่แม่นยำและการชดเชยสปริงกลับ ทำให้มั่นใจได้ว่าความเรียบ ความแม่นยำของรู และความแข็งแกร่งของโครงสร้างเป็นไปตามมาตรฐาน

2. มีความแข็งแรงสูงและความแข็งแกร่งสูง

ส่วนประกอบหลักของแม่พิมพ์ปั๊มขึ้นรูปโดยใช้ขายึดขนาดเล็กสำหรับยานยนต์ใช้เหล็กกล้าแม่พิมพ์ที่มีความแข็งสูง เช่น SKD11 และ Cr12MoV ซึ่งมีความแข็ง HRC 48–52 หลังจากการอบชุบด้วยความร้อน ช่วยให้ทนทานต่อแรงกระแทกความถี่สูงและมีอายุการใช้งานเกิน 500,000 รอบ จึงมั่นใจได้ถึงความสามารถในการรับน้ำหนักที่มั่นคง

3. การออกแบบบูรณาการมัลติฟังก์ชั่น

การผสมผสานกระบวนการต่างๆ เช่น การตอก การดัด และการเจาะ และการผสมผสานกลไกต่างๆ เช่น บล็อกสไลด์และสปริงไนโตรเจน การประมวลผลที่ซับซ้อนสามารถเสร็จสิ้นได้ในจังหวะเดียว ซึ่งช่วยปรับปรุงประสิทธิภาพการผลิตและคุณภาพของผลิตภัณฑ์ได้อย่างมาก

4. ตำแหน่งรูที่แม่นยำและระบบการเชื่อมต่อ

ความแม่นยำของรูในการติดตั้งสูงถึง ± 0.05 มม. และความขรุขระของผนังรู Ra 0.8 โครงสร้างการเชื่อมต่อแบบจับเจ่าและแบบโลดโผนที่ได้รับการปรับปรุงให้เหมาะสมช่วยให้มั่นใจได้ถึงการเชื่อมต่อตัวยึดที่ปลอดภัยและไม่หลุด รับประกันการใช้งานยานพาหนะที่เชื่อถือได้ในระยะยาว

5. การเพิ่มประสิทธิภาพการทำรังอัจฉริยะและการเพิ่มประสิทธิภาพ CAE

การใช้ซอฟต์แวร์ CAE เช่น AutoForm เพื่อเพิ่มประสิทธิภาพการซ้อน ทำให้การใช้วัสดุเพิ่มขึ้นเป็นมากกว่า 85% ช่วยลดข้อบกพร่องในการขึ้นรูปและลดอัตราของเสียได้อย่างมีประสิทธิภาพ

พื้นที่ใช้งาน

SIKAIDA Automotive Small Bracket Stamping Dies มีการใช้งานที่หลากหลาย ครอบคลุมการผลิตเครื่องยนต์ ระบบกันสะเทือน แผงหน้าปัด เบาะนั่ง แบตเตอรี่ ประตู และฉากยึดระบบไอเสีย

กระบวนการผลิต

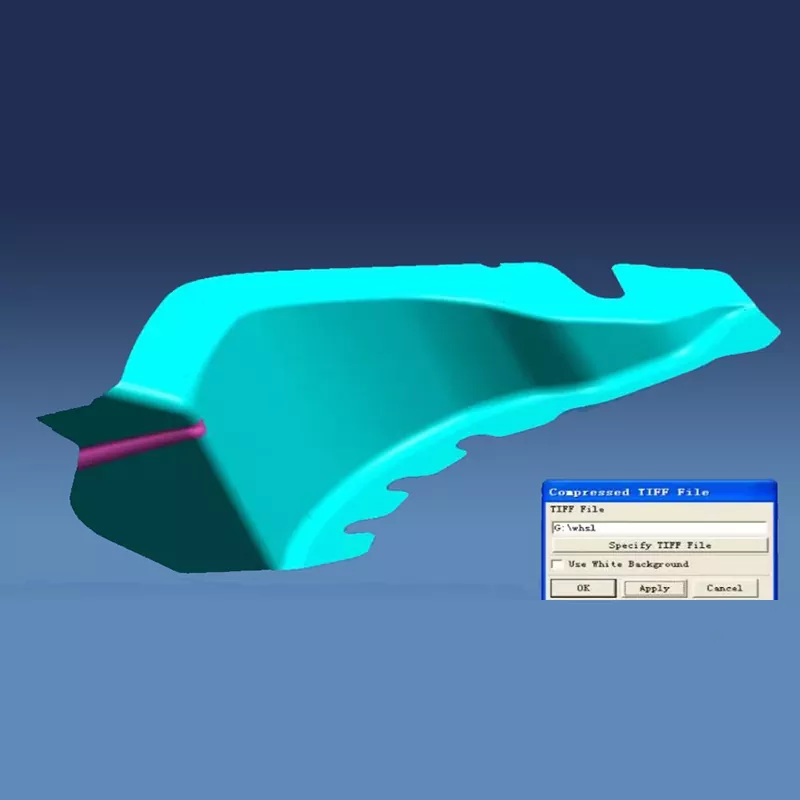

1. การออกแบบผลิตภัณฑ์และการวิเคราะห์ CAE

การสร้างการจำลองและการเพิ่มประสิทธิภาพกระบวนการจะดำเนินการโดยใช้ซอฟต์แวร์ CAE เพื่อระบุข้อบกพร่องที่อาจเกิดขึ้นและกำหนดแนวทางแก้ไขที่เหมาะสมที่สุด เพื่อให้มั่นใจว่าการผลิตแม่พิมพ์จะประสบความสำเร็จ

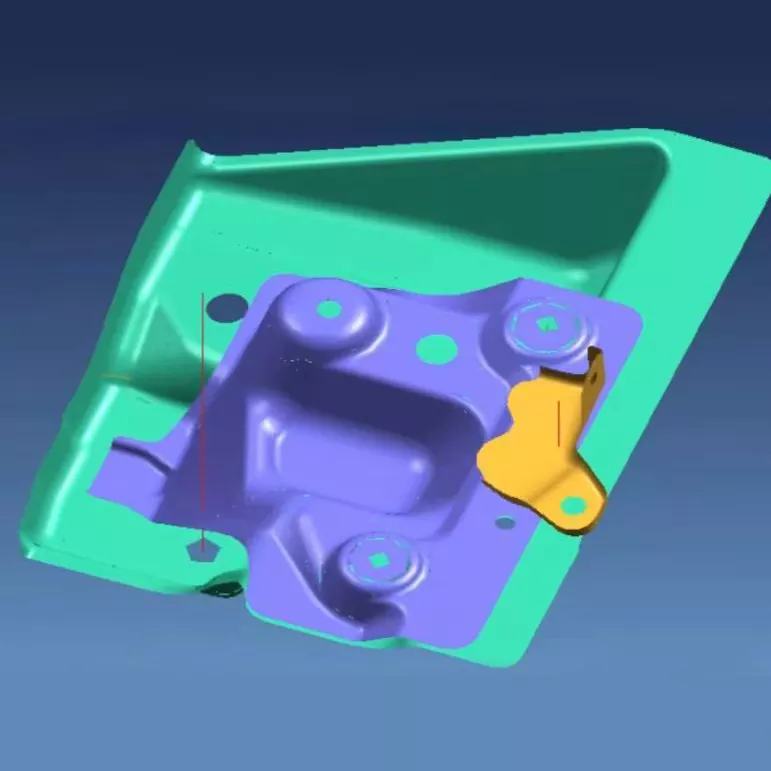

2. การออกแบบโครงสร้างแม่พิมพ์ 3 มิติ

แม่พิมพ์ปั๊มขึ้นรูปโดยใช้ขายึดขนาดเล็กสำหรับยานยนต์ใช้ซอฟต์แวร์การออกแบบ 3D เต็มรูปแบบ เช่น UG และ CATIA เพื่อปรับแต่งโพรง ระบบนำทาง และส่วนประกอบอื่นๆ เพื่อให้มั่นใจว่ามีโครงสร้างแม่พิมพ์ที่สมเหตุสมผลและง่ายต่อการบำรุงรักษา

3. การเลือกใช้วัสดุ

ชิ้นส่วนทำงานทำจากเหล็กแม่พิมพ์แข็ง เช่น SKD11 ฐานแม่พิมพ์ทำจากเหล็ก 45 ที่ผ่านการอบชุบ ชิ้นส่วนมาตรฐานใช้เหล็กแบริ่ง GCr15 และชิ้นส่วนเจาะใช้เหล็กความเร็วสูงหรือซีเมนต์คาร์ไบด์เพื่อให้มั่นใจถึงความแม่นยำและความทนทาน

4. เครื่องจักรกลที่มีความแม่นยำ

การกลึงหยาบช่วยให้มีค่าเผื่อ และการตัดเฉือนที่มีความแม่นยำทำให้มั่นใจในความแม่นยำ การรักษาพื้นผิว เช่น การชุบไนไตรด์และการชุบฮาร์ดโครม ช่วยเพิ่มความแข็งและความต้านทานการสึกหรอของแม่พิมพ์ ซึ่งรับประกันคุณภาพของผลิตภัณฑ์

5. การประกอบและการดีบัก

หลังจากการประกอบอย่างแม่นยำ แม่พิมพ์ปั๊มขึ้นรูปโดยใช้ขายึดขนาดเล็กสำหรับยานยนต์ จะต้องทดลองกดและแก้ไขจุดบกพร่อง การตรวจสอบชิ้นแรกและการทดลองผลิตเป็นชุดจะตรวจสอบความถูกต้อง ความเสถียร และความน่าเชื่อถือของแม่พิมพ์

คำถามที่พบบ่อย

คำถามที่ 1: โดยทั่วไปจะใช้วัสดุใดบ้างในแม่พิมพ์ปั๊มขึ้นรูปด้วยขายึดขนาดเล็กสำหรับยานยนต์

A1: ชิ้นส่วนที่ใช้งานส่วนใหญ่จะใช้เหล็กกล้าแม่พิมพ์ที่มีความแข็งสูง เช่น SKD11, Cr12MoV และ DC53 โครงแม่พิมพ์ใช้เหล็กโครงสร้างเช่นเหล็ก 45 และ Q235 ชิ้นส่วนมาตรฐาน เช่น เสานำทางและบุชชิ่งใช้เหล็กลูกปืน GCr15 สำหรับพื้นที่ที่มีการสึกหรอสูง เช่น การเจาะรู บางครั้งจะใช้โลหะผสมแข็งหรือเหล็กความเร็วสูงเพื่อให้มั่นใจถึงความแข็งแรง ความแข็ง และความทนทานของแม่พิมพ์

คำถามที่ 2: วงจรการผลิตแม่พิมพ์ยึดขนาดเล็กสำหรับยานยนต์ใช้เวลานานเท่าใด

A2: โดยทั่วไปแล้ววงจรการผลิตจะใช้เวลา 10-18 สัปดาห์ ขึ้นอยู่กับความซับซ้อนและความแม่นยำของแม่พิมพ์ แม่พิมพ์ยึดแบบธรรมดาใช้เวลาประมาณ 10 สัปดาห์ในการผลิต แม่พิมพ์ยึดที่มีความซับซ้อนปานกลางใช้เวลา 14 สัปดาห์ และแม่พิมพ์ยึดที่มีความแม่นยำสูงอาจต้องใช้เวลา 18 สัปดาห์ขึ้นไป รอบการทำงานเฉพาะนั้นขึ้นอยู่กับความซับซ้อนของโครงสร้างขายึด ข้อกำหนดด้านความแม่นยำของรู และความยากของกระบวนการตัดเฉือน

Q3: อายุการใช้งานของ Automotive Small Bracket Stamping Dies คืออะไร?

A3: ภายใต้สภาวะการใช้งานปกติและการบำรุงรักษา อายุการใช้งานของแม่พิมพ์ปั๊มขายึดขนาดเล็กสามารถเข้าถึงได้มากกว่า 500,000 รอบ ด้วยการเลือกใช้วัสดุคุณภาพสูง การรักษาความร้อนที่เหมาะสม และการตัดเฉือนที่มีความแม่นยำ อายุการใช้งานของแม่พิมพ์บางตัวจึงสูงถึง 1 ล้านรอบ โดยเฉพาะอย่างยิ่งสำหรับชิ้นส่วนที่มีการสึกหรอสูง เช่น การเจาะรู การบำรุงรักษาตามปกติ และการเปลี่ยนใหม่ เป็นสิ่งจำเป็นเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์

คำถามที่ 4: จะมั่นใจในความแม่นยำและประสิทธิภาพการรองรับของวงเล็บประทับตราได้อย่างไร

A4: ด้วยการวิเคราะห์ CAE เพื่อปรับพารามิเตอร์กระบวนการให้เหมาะสม การใช้ระบบนำทางที่มีความแม่นยำสูง การควบคุมการสปริงกลับของวัสดุ และตรวจสอบและรักษาความแม่นยำของแม่พิมพ์อย่างสม่ำเสมอ ความแม่นยำด้านมิติของฉากยึดสามารถควบคุมได้ภายใน ±0.1 มม. และความเรียบของพื้นผิวรองรับสามารถเข้าถึง 0.05 มม./ม. ในเวลาเดียวกัน การออกแบบโครงสร้างที่เหมาะสมและกระบวนการบำบัดความร้อนทำให้มั่นใจได้ว่าฉากยึดมีความแข็งแกร่งในการรองรับและความแข็งแรงในการเชื่อมต่อเพียงพอ

คำถามที่ 5: อะไรคือจุดควบคุมหลักในกระบวนการผลิตแม่พิมพ์ยึด?

A5: จุดควบคุมหลักในการผลิตแม่พิมพ์ยึดได้แก่: 1 การเจาะรูอย่างแม่นยำเพื่อให้มั่นใจถึงความแม่นยำของรูในการติดตั้ง; 2 รองรับการกลึงพื้นผิวเพื่อให้แน่ใจว่ามีความเรียบและเรียบเนียน 3 การสร้างโครงสร้างการเชื่อมต่อเพื่อให้แน่ใจว่ามีความแข็งแรงในการเชื่อมต่อ ④ กระบวนการอบชุบด้วยความร้อนเพื่อให้มั่นใจถึงความแข็งและความเหนียว ⑤ การประกอบและการดีบักเพื่อให้มั่นใจถึงความแม่นยำของแม่พิมพ์และความเสถียรในการปฏิบัติงาน จุดควบคุมแต่ละจุดต้องมีการตรวจสอบคุณภาพและการควบคุมกระบวนการอย่างเข้มงวด
