อุปกรณ์ติดตั้งตำแหน่งลูกกราไฟท์

ระบบฟิกซ์เจอร์วางลูกบอลกราไฟท์ SIKAIDA เป็นโซลูชันที่มีความแม่นยำสูงสำหรับบรรจุภัณฑ์เซมิคอนดักเตอร์ การผลิตอุปกรณ์อิเล็กทรอนิกส์ และอุตสาหกรรมเครื่องมือที่มีความแม่นยำ การใช้กราไฟท์ที่มีความบริสุทธิ์สูงและกระบวนการตัดเฉือนที่มีความแม่นยำ เป็นไปตามข้อกำหนดด้านบรรจุภัณฑ์ขั้นสูง ในฐานะผู้ผลิตเครื่องมือเซมิคอนดักเตอร์ชั้นนำในประเทศจีน เรามอบโซลูชันที่ปรับแต่งตามความต้องการคุณภาพสูงให้แก่ลูกค้าทั่วโลก เพื่อปรับปรุงประสิทธิภาพการผลิตและผลผลิตของผลิตภัณฑ์

ส่งคำถาม

รายละเอียดสินค้า

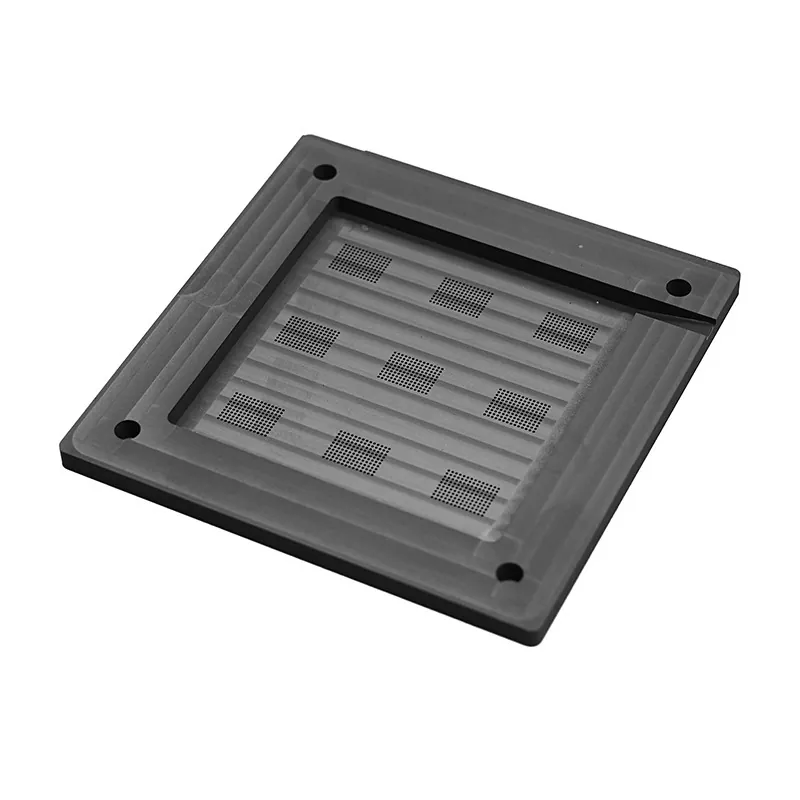

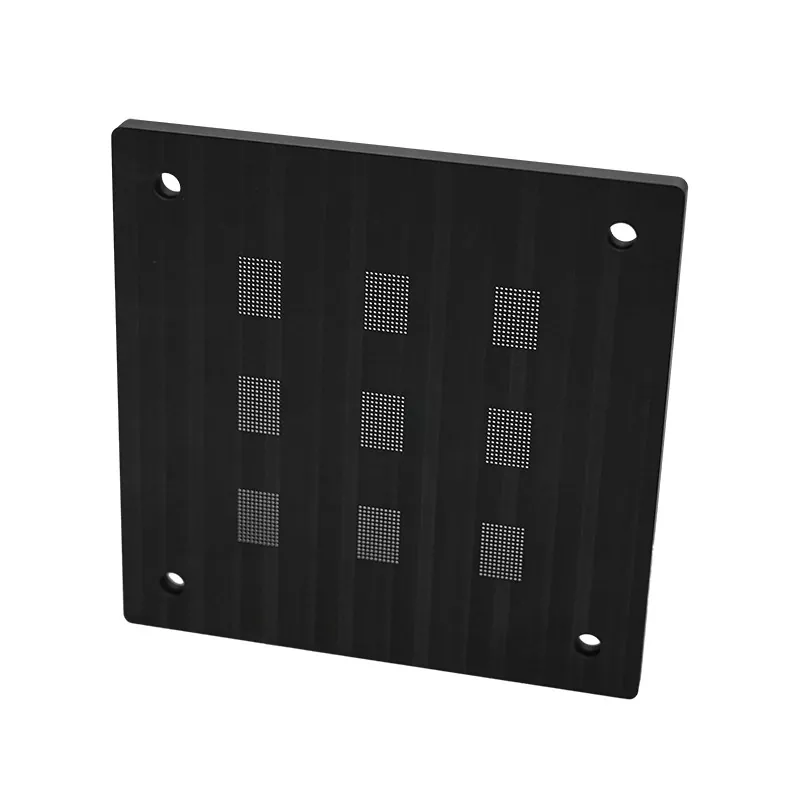

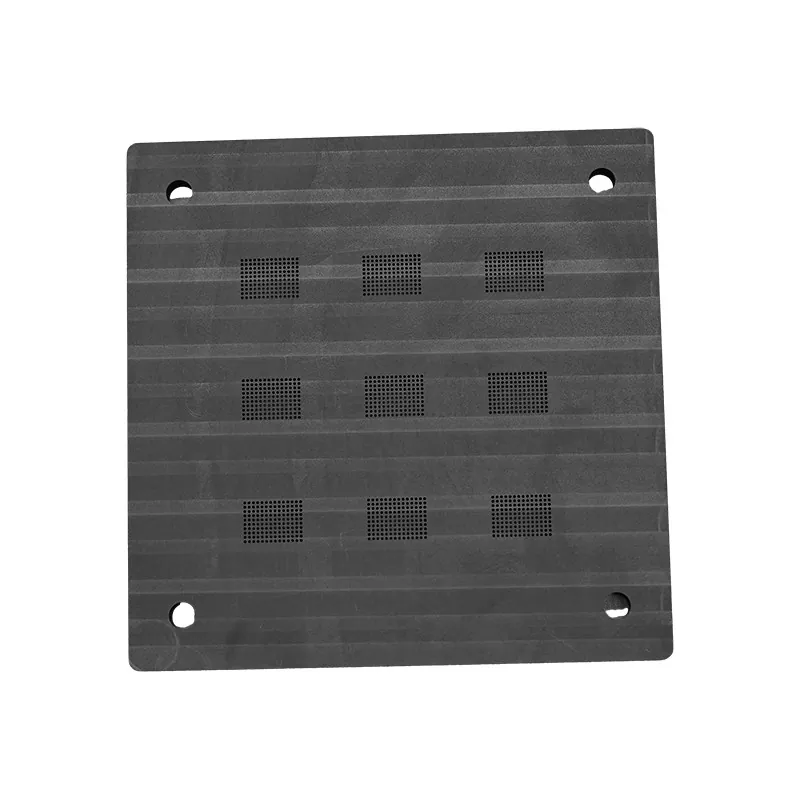

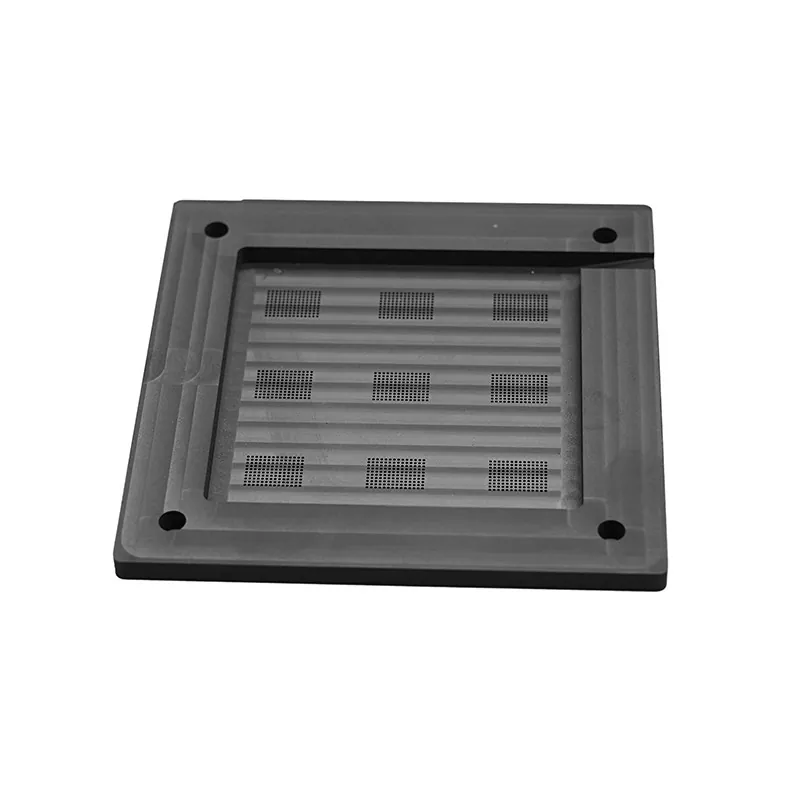

อุปกรณ์จับยึดตำแหน่งลูกกราไฟท์ SIKAIDA ใช้กราไฟท์ที่มีความบริสุทธิ์สูง การตัดเฉือนที่มีความแม่นยำ และเทคโนโลยีการรักษาพื้นผิว ตรงตามมาตรฐานเกรดเซมิคอนดักเตอร์ พื้นผิวเรียบและสะอาดพร้อมประสิทธิภาพที่อุณหภูมิสูงที่มั่นคง โครงสร้างที่ได้รับการปรับปรุงให้เหมาะสมช่วยอำนวยความสะดวกในการใช้งานและบำรุงรักษา ปรับปรุงประสิทธิภาพและผลผลิตในการวางลูกได้อย่างมีประสิทธิภาพ

กราไฟท์ที่มีความบริสุทธิ์สูงนำความร้อนและทนต่อการกัดกร่อน ช่วยให้มั่นใจในความเสถียรของขนาดในระหว่างการบัดกรีที่อุณหภูมิสูง และป้องกันการปนเปื้อนของไอออนที่เป็นอันตราย การรักษาพื้นผิวแบบพิเศษรับประกันความสามารถในการเปียกที่ดีเยี่ยมด้วยลูกบัดกรี และหลีกเลี่ยงการปนเปื้อนจากออกซิเดชัน

ข้อมูลจำเพาะทางเทคนิค

รายการ	ข้อมูลจำเพาะ	ดัชนีทางเทคนิค
วัสดุฐาน	กราไฟท์ที่มีความบริสุทธิ์สูง	ความบริสุทธิ์ ≥99.5% เถ้า ≤0.5%
ความหนาแน่น	1.7–1.9 ก./ซม.³	±0.05 ก./ซม.³
ความเรียบของพื้นผิว	ซัดอย่างแม่นยำ	ความเรียบ ≤0.002 มม./ม
ความหยาบผิว	เรียบเนียนเป็นพิเศษ	รา ≤ 0.4 ไมโครเมตร
อุณหภูมิในการทำงาน	-40°ซ ถึง 300°ซ	ช่วงอุณหภูมิกว้าง
ความแม่นยำของตำแหน่งลูกบอล	เส้นผ่านศูนย์กลาง ± 0.025 มม. พิทช์ ±0.05 มม	การวางตำแหน่งที่มีความแม่นยำสูง
สิ่งเจือปนของโลหะ	เฟ ≤10 ppm, Cu ≤5 ppm	ความบริสุทธิ์เกรดเซมิคอนดักเตอร์
ซีทีอี (25–200°C)	4–6 ×10⁻⁶/เค	จับคู่เวเฟอร์ซิลิคอน
แรงอัด	≥35 MPa @20°C	ความแข็งแรงทางกลสูง
ความต้านทาน	8–15 μΩ·m @25°C	คุณสมบัติทางไฟฟ้าที่มั่นคง
เครื่องจักรกล	ซีเอ็นซี 5 แกน	ความแม่นยำของตำแหน่ง ±0.01 มม
การรักษาพื้นผิว	การรักษาความร้อนสูญญากาศ	บรรเทาความเครียดอบอ่อน
ขนาดมาตรฐาน	100×100×10 มม. ถึง 300×300×50 มม	รุ่นมาตรฐานหลายรุ่น
การปรับแต่ง	ไม่ได้มาตรฐาน	ปรับแต่งได้ต่อรูปวาด

คุณสมบัติที่สำคัญ

อุปกรณ์จับยึดตำแหน่งลูกกราไฟท์มีคุณสมบัติที่สำคัญหลายประการ: 1) มีความบริสุทธิ์สูง (กราไฟท์ ≥99.5% ปราศจากการปนเปื้อนของไอออน); 2) ความเรียบสูง (ความเรียบ ≤0.002 mm/m, Ra≤0.4 μm) 3) ความแม่นยำในการวางตำแหน่งลูกบอลระดับไมครอน (เส้นผ่านศูนย์กลางลูกบอล ± 0.025 มม. ระยะห่างของลูกบอล ± 0.05 มม.) 4) ทนต่ออุณหภูมิสูง (ประสิทธิภาพที่มั่นคงที่ 300°C); 5) การจัดการระบายความร้อนที่ดีเยี่ยม (การนำความร้อนสม่ำเสมอ ลดความเครียดจากความร้อน)

สถานการณ์การใช้งาน

อุปกรณ์จับยึดตำแหน่งลูกบอลกราไฟท์ถูกนำมาใช้กันอย่างแพร่หลายในบรรจุภัณฑ์เซมิคอนดักเตอร์ (บรรจุภัณฑ์ที่มีความหนาแน่นสูง เช่น BGA และ CSP), การประกอบไมโครอิเล็กทรอนิกส์ (ส่วนประกอบขนาดเล็ก เช่น 0402 และ 0201), อุปกรณ์ออปโตอิเล็กทรอนิกส์ (LED, เลเซอร์), อุปกรณ์ MEMS และเซมิคอนดักเตอร์กำลัง (IGBT, MOSFET)

ข้อได้เปรียบที่สำคัญ

1. ข้อดีของความบริสุทธิ์ของวัสดุ: ปริมาณสิ่งเจือปนต่ำ อัตราวิวัฒนาการของก๊าซต่ำ ความคงตัวทางเคมี ประสิทธิภาพของแบทช์ที่สม่ำเสมอ และเป็นไปตามมาตรฐานอุตสาหกรรมเซมิคอนดักเตอร์

2. ข้อดีด้านความแม่นยำ: ความเรียบระดับไมครอนและความแม่นยำในการวางตำแหน่ง พื้นผิวเรียบและปราศจากข้อบกพร่อง ความสามารถในการทำซ้ำที่ดีเยี่ยมในการผลิตจำนวนมาก และความสามารถในการปรับตัวให้เข้ากับบรรจุภัณฑ์ที่มีความหนาแน่นสูง

3. ข้อดีด้านประสิทธิภาพการระบายความร้อน: ช่วงอุณหภูมิการทำงานกว้าง (-40°C ถึง 300°C) ค่าสัมประสิทธิ์การขยายตัวทางความร้อนที่เข้ากันได้กับเวเฟอร์ซิลิคอน การนำความร้อนที่ดี และประสิทธิภาพการหมุนเวียนความร้อนที่เสถียร

4. ข้อดีความเข้ากันได้ของกระบวนการ: ฟิกซ์เจอร์วางตำแหน่งลูกบอลกราไฟท์เข้ากันได้กับสารบัดกรีหลายชนิด มีหน้าต่างกระบวนการที่กว้าง ทำความสะอาดง่าย มีอายุการใช้งานยาวนาน และให้ผลประโยชน์ทางเศรษฐกิจที่สำคัญ

ความสามารถทางเทคนิค

บริษัทมีความสามารถด้านเทคนิคที่แข็งแกร่ง ได้แก่ การควบคุมวัสดุอย่างเข้มงวด พร้อมการตรวจสอบหลายครั้งเมื่อมาถึง ติดตั้งอุปกรณ์การประมวลผลที่มีความแม่นยำสูงครบชุดเพื่อรับประกันคุณภาพพื้นผิว กระบวนการปรับสภาพพื้นผิวที่หลากหลายเพื่อตอบสนองความต้องการที่แตกต่างกัน ระบบการทดสอบที่แม่นยำเพื่อให้มั่นใจถึงความแม่นยำที่มั่นคง และผลิตภัณฑ์ที่ผ่านการทดสอบด้านสิ่งแวดล้อมอย่างเข้มงวดเพื่อปรับให้เข้ากับการผลิตจริง

คำถามที่พบบ่อย:

คำถามที่ 1: เหตุใดจึงเลือกวัสดุกราไฟท์สำหรับอุปกรณ์จับยึดตำแหน่งลูกบอล

A1: วัสดุกราไฟท์มีความบริสุทธิ์สูงมาก นำความร้อนได้ดีเยี่ยม และทนต่ออุณหภูมิสูง และมีความเสถียรทางเคมีในกระบวนการเซมิคอนดักเตอร์ เมื่อเปรียบเทียบกับวัสดุอื่นๆ กราไฟท์ไม่ปล่อยไอออนเจือปนที่เป็นอันตรายไปยังเศษ และรักษาความเสถียรของมิติที่อุณหภูมิสูง ทำให้เป็นวัสดุที่เหมาะสำหรับการติดตั้งลูกบอลเซมิคอนดักเตอร์

Q2: ความเรียบและความหยาบของพื้นผิวจำเพาะของฟิกซ์เจอร์คืออะไร?

A2: อุปกรณ์จับยึดตำแหน่งลูกกราไฟท์ของเรามีความเรียบของพื้นผิวที่ควบคุมภายใน 0.002 มม./ม. และความขรุขระของพื้นผิว Ra≤0.4 μm ความเรียบและความเรียบของพื้นผิวที่สูงมากนี้ช่วยให้มั่นใจได้ว่ามีการสัมผัสกับชิปและซับสเตรตสม่ำเสมอ หลีกเลี่ยงข้อบกพร่องในการวางลูกบอลที่เกิดจากความไม่สม่ำเสมอของพื้นผิว

Q3: อะไรคือความแม่นยำในการวางตำแหน่งลูกบอลที่สามารถทำได้?

A3: อุปกรณ์จับยึดของเรามีความแม่นยำในการวางตำแหน่งลูกบอล ±0.025 มม. และความแม่นยำของระยะลูกบอล ±0.05 มม. ความแม่นยำระดับนี้ตรงตามข้อกำหนดของกระบวนการบรรจุภัณฑ์เซมิคอนดักเตอร์กระแสหลักในปัจจุบันอย่างครบถ้วน และสามารถรองรับการใช้งานการวางตำแหน่งลูกบอลขนาดเล็กที่มีความหนาแน่นสูง

คำถามที่ 4: อุณหภูมิในการทำงานสูงสุดของฟิกซ์เจอร์คือเท่าใด

A4: อุปกรณ์จับยึดตำแหน่งลูกกราไฟท์ของเราสามารถทำงานได้ตามปกติภายในช่วงอุณหภูมิ -40°C ถึง 300°C ช่วงอุณหภูมินี้ครอบคลุมขั้นตอนสำคัญทั้งหมดของกระบวนการบรรจุภัณฑ์เซมิคอนดักเตอร์ รวมถึงการบัดกรีแบบรีโฟลว์และการจัดเก็บที่อุณหภูมิสูง

Q5: คุณสามารถจัดหาผลิตภัณฑ์เครื่องมือที่ปรับแต่งเองได้หรือไม่?

A5: ได้ เราสามารถให้บริการที่ปรับแต่งตามความต้องการเฉพาะของลูกค้าได้ ลูกค้าสามารถจัดเตรียมภาพวาดหรือตัวอย่างโดยละเอียด และเราสามารถประมวลผลผลิตภัณฑ์เครื่องมือที่ไม่ได้มาตรฐานต่างๆ ได้ ขนาดการประมวลผลขั้นต่ำคือ 0.5 มม. และสามารถควบคุมความคลาดเคลื่อนได้ภายใน ± 0.01 มม.

คำถามที่ 6: อายุการใช้งานและการนำกลับมาใช้ใหม่ของเครื่องมือคือเท่าใด

A6: ภายใต้การใช้งานปกติและการบำรุงรักษาที่เหมาะสม เครื่องมือยึดลูกกราไฟท์ของเราสามารถนำมาใช้ซ้ำได้มากกว่า 100 ครั้ง อายุการใช้งานจริงขึ้นอยู่กับเงื่อนไขการใช้งานเฉพาะ พารามิเตอร์กระบวนการ และการบำรุงรักษา เราแนะนำให้ตรวจสอบพื้นผิวและทดสอบประสิทธิภาพเป็นประจำเพื่อให้แน่ใจว่าเครื่องมืออยู่ในสภาพดี

คำถามที่ 7: คุณจะมั่นใจได้อย่างไรว่าเครื่องมือมีความสะอาดและปราศจากการปนเปื้อน

A7: เครื่องมือของเราผ่านการทำความสะอาดอย่างเข้มงวดและการรักษาพื้นผิวหลังการประมวลผล รวมถึงการทำความสะอาดอัลตราโซนิก การล้างด้วยน้ำปราศจากไอออน และการอบที่อุณหภูมิสูง เครื่องมือนี้บรรจุในบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตและกันฝุ่นเพื่อให้มั่นใจในความสะอาดระหว่างการขนส่งและการเก็บรักษา หลังจากได้รับสินค้าแล้ว แนะนำให้ลูกค้าแกะบรรจุภัณฑ์และนำไปใช้ในห้องคลีนรูม

คำถามที่ 8: ความต้านทานและการนำความร้อนของเครื่องมือคือเท่าใด

A8: เครื่องมือกราไฟท์ของเรามีความต้านทาน 8-15 μΩ·m (ที่ 25°C) และค่าการนำความร้อนประมาณ 120-200 W/m·K พารามิเตอร์เหล่านี้ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่สมดุลในฉนวนไฟฟ้าและการจัดการความร้อน ทำให้เหมาะสำหรับการใช้งานบรรจุภัณฑ์เซมิคอนดักเตอร์ต่างๆ
